亿光可控硅光耦EL3021在电路中如何使用！-先进光半导体

　　6针晶闸管输出光耦，晶闸管光耦，光耦晶闸管EL3021：输出端一般采用双向晶闸管，无归零电路，触发电流15mA，任意电平触发，耐压400V，隔离电压5000v。el3021双向可控硅光耦，任意电平驱动，在红外线的作用下可以双向传导。双向可控硅光耦是MCU输出与双向可控硅整流器之间的理想接口器件，可控制负载在115~240V交流电压下工作，输入输出隔离电压高（5000vrms）；ROHS环保无铅工艺；安全认证：UL、VDE。

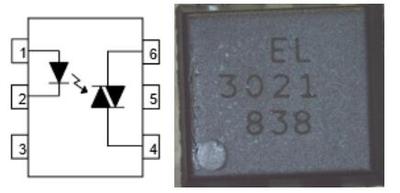

　　El3021针位图及表面丝网印刷如下：

　　如何使用Everlight晶闸管光耦el3021？

　　最近，我们收到了使用Everlight晶闸管光耦EL30XX的过程。我们发现发射器没有输出。我们提供样品给Everlight技术部进行分析。发现光耦发射器的金线熔断，芯片损坏。据估计，由于大电流或突波的影响，变送器的连接损坏。

　　双向可控硅光耦el3021的最大额定值，设计使用时请参考

　　1输入端红外发射管最大正向电流60mA，最大反向电压6V，最大功耗100MW（当温度高于85℃时，额定折减系数为3.8MW/℃）

　　2输出端最大耐受电压Vdrm:400V，重复峰值冲击电流ITSM:1A，最大功耗300MW（当温度高于85℃时，额定折减系数为7.4mw/℃）

　　三。总功耗：330MW

　　4工作温度：-55~+100℃

　　5储存温度：-55~+125℃

　　6输入和输出之间的高隔离电压高达5000vrms

　　7焊接温度：260℃

　　Everlight双向可控硅光耦el3021可以直接替换为东芝、东芝、飞兆半导体、光宝上的Lite品牌。后缀（P5）为5pin，常规规格为6pin

　　亿光双向可控硅光耦EL3021用于调光灯、调速风扇、空调、电视、冰箱、洗衣机、摄像机、组合音响、声光电路、定时控制器、玩具设备、无线电遥控器、摄像机和工业控制！

　　双向可控硅光耦EL3021的封装方法：

　　1插入式6针光耦，管装65支/管（常规和宽间距规格），

　　2片式6针光耦（s或S1片式规格），编织1000支/卷
