光耦继电器输入电路!-先进光半导体

　　最新的电子设备比以往任何时候都具有体积更小、功能更强大和性能更好的特点。如果要减小尺寸和提高性能，电子设备的电源管理是一个严重的问题。由于这些原因，当负载电路需要电流隔离开关时，半导体继电器变得非常流行。除其他优点外，半导体继电器比机电继电器小，功耗低。然而，在电路中使用光电继电器时，有一些基本的要点需要注意。光电继电器的输入端由发光二极管组成。如果电流流过LED，它就开始发光。光通过硅树脂，提供输入和输出电路的电流隔离，并由太阳能电池阵列检测。这导致太阳能电池上的电压下降，用于驱动MOSFET切换负载电路。高功能经济型光电继电器（例如AQV254）的最大LED工作电流IFon为3mA（典型值为0.9mA），环境温度为25°C。5mA正向电流的LED正向电压VF为1.14V，因此可以计算RF：

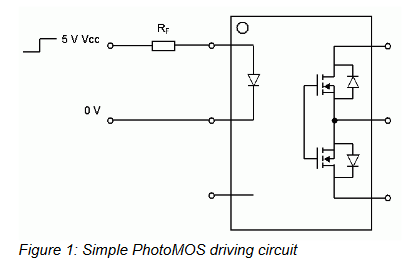

　　这个计算对于下面图所示的简单驱动电路是有效的。

　　正如已经暗示的，温度是设计现代电子电路时的中心问题。由于LED工作电流随温度升高而增加，因此应在最高温度85°C时提供5mA的IF值，以确保安全运行。

　　光电继电器的功耗比机电继电器低得多，但有些逻辑电路不能吸收或产生很大的电流。用这种逻辑电路驱动光电继电器需要额外的部件，例如双极晶体管或CMOS门。较新的CMOS门可以吸收比使用旧技术的部件更大的电流。

　　我们可以选择一个标准值C=22μF。使用双极晶体管时要注意：它的集电极电流必须达到峰值和连续状态所需的电流值。要实现这一点，必须提供足够的基极电流。请注意您的晶体管直流电流增益及其公差时，设计安全开关条件的基本电阻。像PSpice这样的电路模拟程序对设计电路非常有用。利用计算机辅助设计程序，可以方便地确定单个零件和参数的影响。请访问我们的网上目录下载最新的PSpice模型为我们的PhotoMOS继电器。在考虑了设计规则之后，您的电路设计可以通过仿真程序和实验装置进行验证。
