    实际上，光耦继电器电路的设计并不像人们想象的那么困难。就像你在设计BJT电路一样。如果一个BJT有它的β或电流增益，光耦有它的CTR或电流传输比。一旦你知道了CTR是什么，并学会了如何使用它，那么光耦电路设计就是那么简单。

    电流传输比或CTR是集电极与正向电流的比值，用百分比表示。

    集电极电流是流向光耦晶体管侧集电极的电流。另一方面，正向电流是流向光耦二极管侧的电流。

    基本上，二极管侧通过器件电流传输比与晶体管侧相连。除了这些信息，光耦电路的设计就像设计普通电路一样，你正在使用KVL，KCL，ohms定律等等。

    不要使电路复杂化。在两种不同的方式中，零件越少越好。第一个原因当然是成本更低。另一个原因是，部件越少，总故障率越低，电路的可靠性越高。

    如果要使晶体管饱和，第一个电路通常是反向电路。然而，如果你偏压电路在线性区域工作，你可以得到一个电压高于零在Vout节点。第二个电路是非反相配置，与BJT的公共集电极配置相当。但由于基极电流的存在，BJT共集电极比这种电路复杂。

    光耦电路设计的下一步是选择一个光耦部件。在这样做的时候，你必须考虑你的申请。如果应用程序是交换机，则必须选择具有更高最小CTR的设备。如果你的应用程序是线性的，你可以考虑使用一个紧凑的CTR范围。紧凑的CTR将对应较小的变化。

    您最好选择一个光耦与中心，将不会受到太多的环境温度的影响。光耦CTR会随着温度的升高而降低。例如在下图中，在100℃的环境温度下，相对CTR将大大降低。

    上述电路可以配置成在线性或饱和区域操作。在饱和时，Vout节点在理想情况下为零，而在线性上高于零，但低于Vcc。当二极管侧没有偏置时，Vout的电平与Vcc完全相同。因此，如果将电路设计为开关，则在理想情况下，当光耦导通时，必须假设VCE或Vout为零。如果应用程序是线性的，则必须在Vout节点中定义要在设计中使用的特定级别。

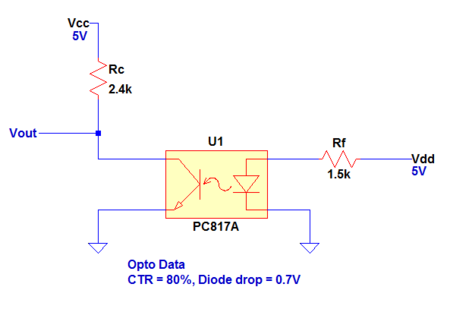

    应用上述光耦电路设计步骤，使讨论内容更加丰富。现在，让我们为下面的电路提供值。输出应提供逻辑低电平和逻辑高电平。逻辑低电平是低于0.8V的任何电压，而逻辑高电平等于Vcc。电源Vcc是由一个具有4mA源和汇电流能力的MCU提供的5V电压。光耦CTR为80%，二极管压降为0.7V。考虑5V的Vcc。结果Vout不完全等于3V，因为我们使用1.3k作为Rc的值，而不是计算的1.31k。您可以在任何光耦电路设计中重复上述步骤。一旦你经常使用这些技巧，任务就会变得非常简单。另一件事，使它更容易是没有基极电流与BJT。
