  1引言


  光耦作为一个隔离器件已经得到广泛应用,无处不在。一般大家在初次接触到光耦时往往感到无从下手,不知设计对与错,随着遇到越来越多的问题,才会慢慢有所体会。


  本文就三个方面对光耦做讨论:光耦工作原理;光耦的CTR概念;光耦的延时。本讨论也有认识上的局限性,但希望能帮助到初次使用光耦的同事。


  1理解光耦


  光耦是隔离传输器件,原边给定信号,副边回路就会输出经过隔离的信号。对于光耦的隔离容易理解,此处不做讨论。

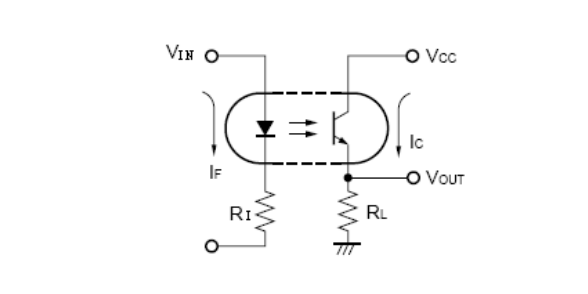

  以一个简单的图说明光耦的工作:原边输入信号Vin,施加到原边的发光二极管和Ri上产生光耦的输入电流If,If驱动发光二极管,使得副边的光敏三极管导通,回路VCC、RL产生Ic,Ic经过RL产生Vout,达到传递信号的目的。原边副边直接的驱动关联是CTR(电流传输比),要满足Ic≤If*CTR。光耦一般会有两个用途:线性光耦和逻辑光耦,如果理解?


  工作在开关状态的光耦副边三极管饱和导通,管压降<0.4V,Vout约等于Vcc(Vcc-0.4V左右),Vout大小只受Vcc大小影响。此时Ic<If*CTR,此工作状态用于传递逻辑开关信号。工作在线性状态的光耦,Ic=If*CTR,副边三极管压降的大小等于Vcc-Ic*RL,Vout=Ic*RL


  =(Vin-1.6V)/Ri*CTR*RL,Vout大小直接与Vin成比例,一般用于反馈环路里面(1.6V是粗略估计,实际要按器件资料,后续1.6V同)。2光耦CTR概要:1)对于工作在线性状态的光耦要根据实际情况分析;2)对于工作在开关状态的光耦要保证光耦导通时CTR有一定余量;3)CTR受多个因素影响。

光耦隔离电路-先进光半导体

  2.1光耦能否可靠导通实际计算


  举例分析,例如图.1中的光耦电路,假设Ri=1k,Ro=1k,光耦CTR=50%,光耦导通时假设二极管压降为1.6V,副边三极管饱和导通压降Vce=0.4V。输入信号Vi是5V的方波,输出Vcc是3.3V。Vout能得到3.3V的方波吗?


  我们来算算:If=(Vi-1.6V)/Ri=3.4mA


  副边的电流限制:Ic’≤CTR*If=1.7mA


  假设副边要饱和导通,那么需要Ic’=(3.3V–0.4V)/1k=2.9mA,大于电流通道限制,所以导通时,Ic会被光耦限制到1.7mA,Vout=Ro*1.7mA=1.7V所以副边得到的是1.7V的方波。为什么得不到3.3V的方波,可以理解为图.1光耦电路的电流驱动能力小,只能驱动1.7mA的电流,所以光耦会增大副边三极管的导通压降来限制副边的电流到1.7mA。


  解决措施:增大If;增大CTR;减小Ic。对应措施为:减小Ri阻值;更换大CTR光耦,增大Ro阻值。


  将上述参数稍加优化,假设增大Ri到200欧姆,其他一切条件都不变,Vout能得到3.3V的方波吗?重新计算:If=(Vi–1.6V)/Ri=17mA;副边电流限制Ic’≤CTR*If=8.5mA,远大于副边饱和导通需要的电流(2.9mA),所以实际Ic=2.9mA。所以,更改Ri后,Vout输出3.3V的方波。开关状态的光耦,实际计算时,一般将电路能正常工作需要的最大Ic与原边能提供的最小If之间Ic/If的比值与光耦的CTR参数做比较,如果Ic/If≤CTR,说明光耦能可靠导通。一般会预留一点余量(建议小于CTR的90%)。


  2.2CTR受那些因素影响


  上一节说到设计时要保证一定CTR余量。就是因为CTR的大小受众多因素影响,这些因素之中既有导致CTR只离散的因素(不同光耦),又有与CTR有一致性的参数(壳温/If)。


  1)光耦本身:以8701为例,CTR在Ta=25℃/If=16mA时,范围是(15%~35%)说明8701这个型号的光耦,不论何时/何地,任何批次里的一个样品,只要在Ta=25℃/If=16mA这个条件下,CTR是一个确定的值,都能确定在15%~35%以内。


  计算导通时,要以下限进行计算,并且保证有余量。计算关断时要以上限。
