　　光耦（或光电耦合器）基本上是两个电路之间的接口在（通常）不同的电压水平下工作。光耦的主要优点是输入和输出电路之间的电气隔离。

　　有了光耦输入和输出之间的接触是一束光。因此，有可能两个电路之间的绝缘电阻为数千兆欧。这样的隔离在高压应用中很有用，其中两个电路的电势可能相差数千伏。继电器光耦（或光耦合隔离器）最常见的工业用途是作为高压装置（限位开关等）和低压固态逻辑电路之间的信号转换器。

　　光隔离器可用于任何必须接收信号的情况在相互隔离的两个电路之间通过。完整的电气两个电路之间的隔离（即两个电路没有共同的导体）通常是防止一个电路中产生的噪声传递到另一个电路所必需的。这对于高压信息收集之间的耦合尤为必要电路和低压数字逻辑电路。信息电路几乎坏了暴露在噪声源和逻辑电路中，无法容忍噪声信号。

　　在许多应用中，可控硅和三端双向晶闸管电源电路受敏感电路的控制电子系统。例如，对微处理器系统进行编程以打开和关闭电机、灯和加热器并不罕见。为了减少电源线噪声被感应到控制电子设备中的可能性，并在发生SCR时对其进行保护或双向晶闸管故障，提供隔离是非常可取的理想的隔离方案应只允许信号在一个方向上流动，并应响应直流电平，并应在输入和输出之间提供极大的电阻电路。这些功能在一类光电设备中可用称为继电器光耦或光隔离器。

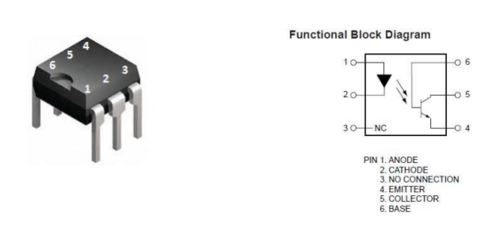

　　继电器光耦在交流或直流高压信号上工作良好。因此，信号采用光耦合的转换器有时被称为通用信号转换器。光耦是一种包含红外LED和光电探测器（例如光电二极管、光电晶体管、达林顿对、可控硅或双向晶闸管）组合在一个封装中。最常用的是基于红外LED光电晶体管的继电器光耦。IRED和如图1所示，光电晶体管放置在集成电路内光电晶体管作为集成电路的第6个引脚。但是，它没有连接电气方面。

　　光耦特性与分立半导体器件特性类似，设置了光耦特性与流经它的电压和电流相关的曲线。在光耦中我们看到两个分立器件，即输入端的二极管和输出端的光电晶体管一边通过绘制各个特性曲线，可以识别二极管和光电二极管的类型集成电路内部使用的探测器。输入二极管将具有输入正向电压（IF），该电压取决于其材料。

　　例如，硅二极管具有0.6V正向电压和不同颜色的正向电压从1V到4V不等。一旦前进已知电压和波长，可以识别半导体材料。在上输出端我们有一个光电晶体管。光电晶体管的材料可以是由其饱和电压确定。因此，根据所用材料的特性曲线可以识别光耦。
