光耦隔离电路的基本原理及注意事项!-先进光半导体

发表时间:2022-09-09 16:49作者:光耦选型工程师

  一般控制电路的电压都是低电压,但外接的设备往往是比较复杂的,电压较高,且带有较大干扰,所以通常不管是在输入端还是输出端,都需要加一些隔离电路,防止外界的尖峰脉冲信号毁坏控制电路,例如本文主要总结的光耦隔离电路。光耦隔离电路主要利用发光二极管和光电三极管的组合,实现电信号的隔离。


  1发光二极管


  发光二极管由于内部材料不同,能发出不同颜色的光,例如红色、蓝色、绿色等,正因为这些发光二极管的内部材料不同,也就导致了不同颜色的二极管从性能指标上来看,也有一些细小的差别,例如开启电压不同等。


  发光二极管也具有单向导电性,只有当外加的正向电压使得正向电流足够大时才发光,而且,正向电流越大,发出的光越强。与普通二极管不同的是,发光二极管的开启电压较大一些。


  2光电二极管


  PN结具有光敏特性,光电二极管充分利用这一点,将光能转化为电能,在没有光照时,光电二极管和普通二极管没什么区别:具有单向导电性,外加正向电压时,电流与端电压成指数关系,外加反向电压时,产生反向电流,也称为暗电流;


  当有光照的情况下,外加反向电压时,产生的电流称为光电流,光电流受光的入射照度控制,光照越强,光电流越大。


  3光电三极管


  光电三极管依照光照的强度来控制集电极电流的大小,其功能可以等效为一个光电二极管与一只晶体管的组合,如图所示:


  没有光照时,集电极电流称为暗电流(比光电二极管的暗电流要大),有光照时,集电极电流称为光电流。


  4光耦隔离

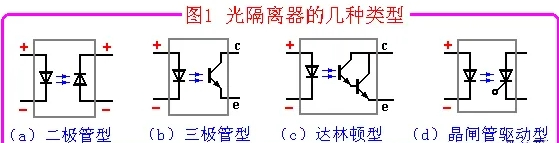

  光耦隔离电路就是利用上述所讲的发光二极管和光电三极管结合,通过电-光,光-电的转换,使输入和输出之间没有电信号的直接连接,从而起到电路隔离,屏蔽干扰的作用。光耦隔离器有多种方式,下图是一个示意图,

光耦隔离期的几种类型

  在我们使用光耦隔离器隔离电路时,应当注意以下几点:


  4.1输入电流:正如前文所述,当外加的正向电压产生的正向电流足够大时,发光二极管才能发出光照,若输入的电流不够,发光二极管有可能没有发出光照,或者发出的光照强度不够,导致输出的信号不正确;


  4.2反向电压:设计电路时,应该考虑光耦隔离器的最大反向电压,以免烧坏电路;


  4.3反应速度:由于光耦隔离电路存在着一定的反应时间,当输入端的电流变化时,输出端往往会有一段反应时间,这个反应时间的存在往往会导致输出信号的差异,尤其是我们要输出的是一路方波信号时,就要考虑这个反应时间会不会影响输出的波形产生重大的畸变。


  除了上面所述的几个性能需要注意以外,还有一些其他因素也需要考虑,例如温度(光敏晶体管往往受温度的影响较大),隔离器所能承受的最大电流,最大集电极功耗等参数,有些可能要根据不同的控制电路做出相应的调整,达到我们想要的隔离效果。
