高速光耦继电器的输出类型！-先进光半导体发表时间：2020-12-14 14:55 一般来说，高速光耦合器需要为其提供独立的电源VCC。过去，电源需要5V电压。许多系统使用3.3V电源进行能耗。为了满足这些要求，一些高速光耦合器开始支持3.3V电压。这是它们的简短摘要。 高速光耦合器只是一个通用术语，因此在这里我们对高速光耦合器进行简要分类。根据其输出类型，高速光耦合器通常可分为集电极开路输出和推挽输出。根据不同的芯片，集电极开路输出的高速光电耦合器可以分为高速晶体管输出（通常高达1Mbps）和逻辑门输出（通常为10Mbps）。推挽输出通常采用CMOS输出，可以实现更高的速度，如图1所示。

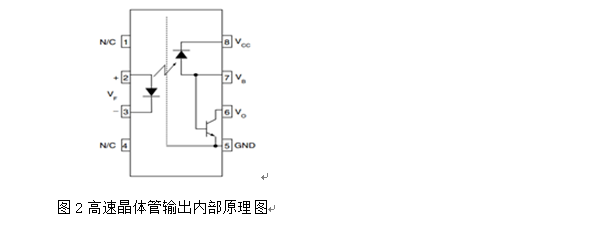

最高速度只能达到1Mbps，代表型号6N136。内部原理如图2所示。输入端是红外LED，输出端是光电二极管加晶体管。VCC的功能是为光电二极管提供偏置电压。在正常操作中，电流约为几个UA，这非常小。该系列光耦合器不需要很高的电源，因此这种光耦合器没有很高的要求。电源电压要求不高，一般为2.7-25v。因此，此处未列出型号。 从其等效电路可以看出，内部输出主要分为光接收和光电流放大。如图3所示，VCC为放大器供电。无论光耦合器工作还是待机，该放大器都会消耗电流。例如6n137，当待机输出为高电平时，ICCL为12Ma，电压为45-5.5V。因此，6n137不适合在3.3V系统中使用。下表1列出了一些支持3.3V电压的常见高速光耦合器。
