光电耦合器的内部结构！

  光电耦合器通常用于电路中，尤其是对低电压或高度噪声敏感的电路中，它用于隔离电路，以防止发生电冲突或排除有害噪声。在当前的商业市场中，我们可以购买输入电压为10 kV至20 kV的光耦合器，以输出具有25 kV / uS瞬态电压规范的耐压能力。

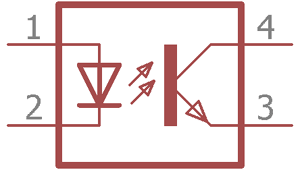

  这是光耦合器的内部结构。左侧的引脚1和2暴露在外，它是一个LED（发光二极管），LED向右侧的光敏晶体管发射红外光。光电晶体管通过其集电极和发射极切换输出电路，与典型的BJT晶体管相同。 LED的强度直接控制光电晶体管。由于LED可以由不同的电路控制，而光电晶体管可以控制不同的电路，因此两个独立的电路可以由光耦合器控制。同样，在光电晶体管和红外LED之间，该空间是透明且不导电的材料。它电气隔离两个不同的电路。 LED和光电晶体管之间的中空空间可以使用玻璃，空气或透明塑料制成，电气隔离度要高得多，通常为10 kV或更高。

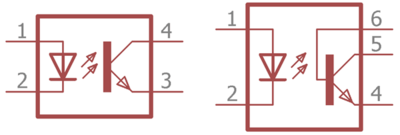

  根据输出引脚的可用性，光电晶体管可以分为两种类型。在左侧的第二张图片中，还有一个额外的引脚，该引脚内部与晶体管的基极相连。该引脚6用于控制光电晶体管的灵敏度。通常，该引脚用于通过高阻值电阻接地或接地。在这种配置中，可以有效地控制由于噪声或电瞬变引起的误触发。

  同样，在使用基于光电晶体管的光耦合器之前，用户必须了解晶体管的最大额定值。 PC816，PC817，LTV817，K847PH是很少使用的基于光电晶体管的光耦合器。光电–基于晶体管的光电耦合器用于与直流电路相关的隔离。

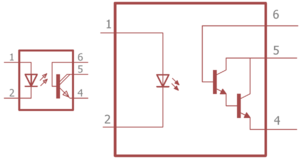

  在上方的图像中，有两种类型的符号，其中显示了基于Photo-Darlington的光耦合器的内部结构。达林顿晶体管是两个晶体管对，其中一个晶体管控制另一晶体管基极。在这种配置中，达林顿晶体管提供了高增益能力。与往常一样，LED发射红外灯并控制晶体管对的基极。

  这种类型的光耦合器还用于直流电路相关区域的隔离。内部连接到晶体管基极的第六个引脚，用于控制晶体管的灵敏度，如先前在光电晶体管描述中所述。 4N32、4N33，H21B1，H21B2，H21B3都是基于光达林顿的光耦合器示例。
