线性直流信号光耦合器的作用

　　这种简单的电路在光学耦合直流电压信号方面提供了优于1％的精度。为了补偿光隔离器的非线性，在反馈回路中连接了一个相同的设备。为了进一步提高稳定性，两个光隔离器均位于同一IC内部。输入和输出电路均使用单电源供电（一个用于输入端，另一个用于输出端）。现有技术通常需要正电源和负电源-消除负电源可简化电路。

　　所有这些产品都是先进光半导体最新产品，大多数价格都还很有优势。而且，所有组件均采用DIP-6封装，因此可以轻松地将它们插入原型板。所有的CTR（电流传输率）范围从50％到大约500％。使这项工作起作用的原因是，同一IC内的两个设备的点击率可能会有所匹配。所有这些设备不一定都是可互换的，因为引出线会有所不同–我在尝试使电路正常工作时发现了这一困难的方法。如果不使用指定的设备，请检查设备数据表。

　　尽管DIP光耦合器具有高达5kV的隔离能力，但该电路不能支持约100V以上的电压，因为其中一个输出被反馈到输入放大器–这将电压隔离置于设备上相邻引脚之间，而不是跨设备。为了维持较高的额定电压，请使用两个单个设备并在一定程度上匹配CTR。

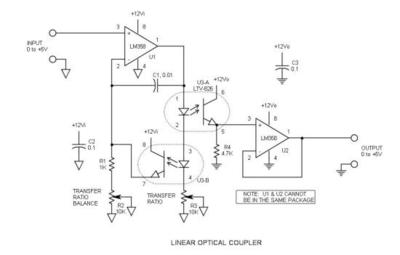

　　正信号输入会导致U1的输出正移。这导致两个LED都导通。 U3-B接通并提供正向反馈信号。当两个运放输入相等时，U1的输出停止积分。同时，U3A的输出向U2发出正向信号。调整R2以使R1 + R2»4.7K可使U2的输出接近输入电压信号–进一步调整R2会针对CTR的差异进行调整，以使输出电压与输入电压完全匹配。测试性能的最简单方法是在输入和输出之间连接DVM。电位器R4适应CTR（两个设备）的总体变化。调节R4使其在最大信号电平下下降约2V –这不是非常关键的。

　　在0至5V的输入范围内，我能够获得大约±10mV的线性度-不太简单的电路。总计约为±0.2％。我没有在温度范围内对其进行测试，但是期望它在1％左右。此外，更大的输入电压范围是可能的-特别是在更高的Vcc的情况下。
