　　最新的光耦继电器产品特点是体积更小，功能更强大，性能更好，比以往任何时候都出色。如果尺寸性能降低，功率增加电子设备的管理是一个严重的问题。因此，半导体继电器在电的作用下变得非常流行，负载电路需要隔离切换。除了其他优点外，半导体继电器比机电式继电器小，更低的功耗。尽管如此，还是有使用时应注意的几个基本点：

　　在电路中使用光电继电器。光电继电器的输入端包括发光二极管。如果电流流过LED开始发光。光线穿过提供输入电流隔离的硅树脂以及输出电路，并由太阳能电池。这会导致整个电路的电压降低，太阳能电池，用于驱动MOSFET切换负载电路。高功能经济光电继电器的类型（例如AQV254）具有最大LED工作电流IFon为3mA（典型值0.9mA），环境温度为25°C，5mA正向电流的LED正向电压VF为1.14V，因此可以计算RF：

　　正如已经暗示的，温度是一个中心问题在设计现代电子电路时。自LED工作电流随着温度升高，最大值为5mA

　　为安全起见，应提供85°C的温度操作。LED的正向电压取决于正向电压电流和温度。对于上述值，它将降低到大约1.03V，如中所示图。因为RF'比RF小，所以680Ω将确保整个系统的安全运行温度范围。如果电源电压包含纹波必须使用Vcc的最低可能值计算。注意光电继电器的驱动信号的最大可能值和最大正向电流。

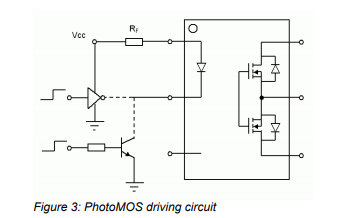

　　光电继电器的功耗很大与机电继电器相比更低，然而，有些逻辑电路不能下沉或下降产生大量电流。驱动光电继电器这种逻辑电路需要额外的部件，双极晶体管或CMOS门。更新CMOS门可以吸收更多的电流而不是使用旧技术的零件。

　　如上所述，更高的LED电流导致更快的切换时间。另一方面，增加光电继电器的LED电流导致功耗增加。补偿

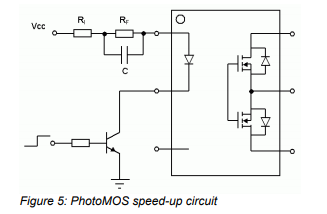

　　这种效果，提供了更高的LED电流切换操作，然后将其减少到低功耗。这可以通过简单电路如图所示。
