CTR在光耦继电器选型中的重要意义!-先进光半导体

发表时间:2021-04-01 11:30作者:光耦选型工程师

    CTR光耦参数选择的重要指标!


    其技术参数主要包括LED正向压降VF、正向电流IF、电流传输比CTR、输入级和输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)总线、集电极-发射极饱和压降VCE(sat)。另外,数字信号的传输需要考虑信号的上升时间、下降时间、延迟时间以及存储时间等参数。


    电导率:发光管和感光三极管的最小电流比之比。


    绝缘电压:在发光管和感光三极管中,绝缘电压的最低值。


    集极-发射极电压:集极-发射极之间的最小耐压值耦合何时才能导通?何时截止?

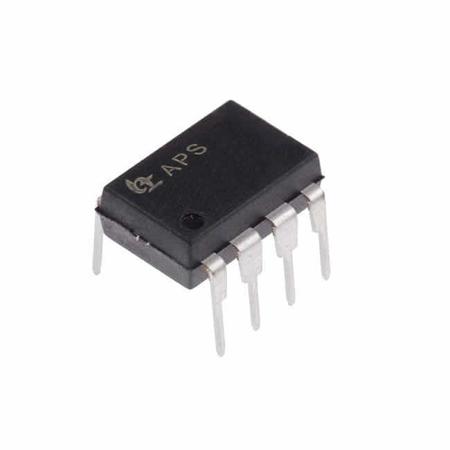

先进光半导体国产光耦继电器

    输出电流比是光耦合器的一个重要参数,通常用直流输出电流比表示。在输出电压保持不变的情况下,直流输出电流IC占直流输入电流IF的百分比。对于单感光三极管的光耦合器,CTR大部分在20%~300%(如4N35)范围内,PC817在80%~160%范围内,而Dallington型光耦合器可以达到100%~5000%。结果表明,只需要较小的输入电流就可以得到相同的输出电流。所以CTR参数和晶体管的hFE参数有一些相似性。CTR-IF特性曲线显示了线性光耦和普通光耦的特点。


    一般光耦的CTR-IF特性曲线是非线性的,尤其是IF较小时的非线性失真,因而不适合于传输模拟信号。线型光耦的CTR-IF特性曲线具有很好的线性性,尤其是当传输小信号时,其交流电流传递比(ΔCTR=ΔIC/ΔIF)与直流电流传递比CTR非常接近。所以,它适用于传输模拟电压或电流信号,可使输出和输入成线性关系。那是它的重要特征。


    采用光耦,主要是为了实现输入电路与输出电路之间的隔离,设计时必须遵循以下原则:所选择的光耦器件必须符合国内外有关隔离击穿电压的标准;4N&TImes;系列(如4N25、4N26、4N35)光耦器件目前在国内应用非常普遍,(如4N25、4N26、4N35)。考虑到这种光耦具有开关特性,线性度较差,适合传输数字信号(高低电平),可用于单片机输出隔离,选择的光耦器件必须具有较高的耦合系数。


    光耦反馈式开关电源在开关电源的隔离和设计中,必须正确选择线性光耦器件的型号和参数,除一般光耦器件的选择原则外,还必须遵循以下原则:


    第一,光耦的电流传输率(CTR)允许的范围为50%~200%。原因在于当CTR5.0mA时,能够正常地控制单片开关电源IC的占空比,这样就会增加光耦的功耗。如果CTR>200%,则在启动电路中或负载发生突变时,单片开关电源可能误触发,从而影响正常输出。


    如果用放大器电路来驱动光电耦合器,则必须精心设计,以确保能补偿耦合器的温度不稳定性和漂移。


    推荐线性光耦,它的特点是CTR值可以在一定范围内作线性调节。
