光耦继电器和固态继电器的不同点!- 先进光半导体

发表时间:2021-04-12 16:20作者:光耦选型工程师

    1、什么是光耦继电器?


    光耦继电器是一种固态继电器。固态光电继电器。通常,继电器是机械触点。通过使电流流过线圈来控制照明状态,电磁触点将吸引继电器。光耦继电器的工作原理与光耦相似(其实等效电路图是一样的)。


    2、固态继电器


    固态继电器是由微电子电路、分立电子设备和电力电子设备组成的非接触式开关。隔离装置用于实现控制端与负载端的隔离。固态继电器的输入端以较小的控制信号直接驱动大电流负载。

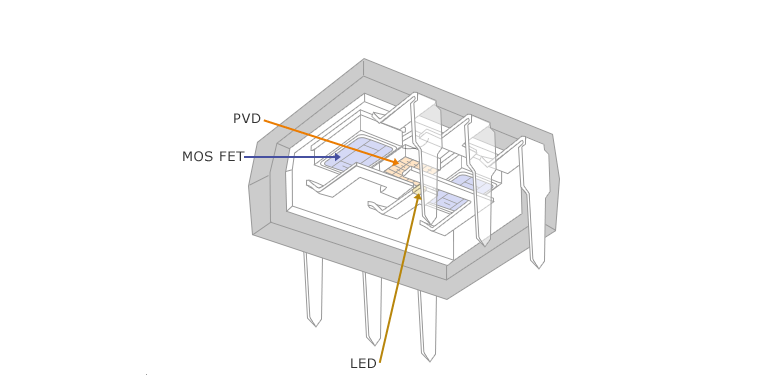

光隔离继电器

    3、光耦合继电器与固态继电器的区别


    光耦继电器分为固态继电器。通常,电磁继电器依靠流过线圈的电流将铁芯变成电磁磁铁吸引电枢,从而通过相关的接触动作来控制负载。光耦继电器无触点,其工作原理与光耦相似。


    内部发光二极管用于将光辐射到光电元件。光电元件接收光并控制输出场效应管的开启或关闭。光耦继电器也有另一个可控硅输出。其负载电流大于FET。后者可以达到几安培,而前者可以达到几十安培。


    与电磁继电器相比,光耦继电器具有无限的使用寿命,因为它不会因接触而磨损。同时,它们还具有无感应、无开关声音的特点,可以控制电磁继电器等各种负载。(灯泡、led、加热器、电机等)。


    如果当输出打开时,应用于光耦继电器输入端的电池被免除,则输入端的发光二极管将停止发光,因为光电管不再发光,光电管的电压将下降。当光电元件的电压开始下降时,场效应管上的电荷通过控制电路迅速放电,场效应管不再导通,负载断开,灯泡不发光。在此过程中花费的时间称为重置时间。


    在输出截止状态下,当电池通过限流电阻加到光耦继电器的输入端时,输入端的LED发光,光照在另一侧的光电元件上。同时,控制电路对场效应管的栅极充电。当栅极电压达到MOSFET的导通电压时,MOSFET将导通,灯泡将发光。在这个过程中花费的时间称为行动时间。


    由于前后级之间的光电耦合,输入和输出之间的绝缘电阻Riso很大,通常最小值为1000mohm。


    最大正向电流约为几十毫安。在实际应用中,不能超过数据手册中的最大值,否则会缩短LED的使用寿命甚至损坏LED。
