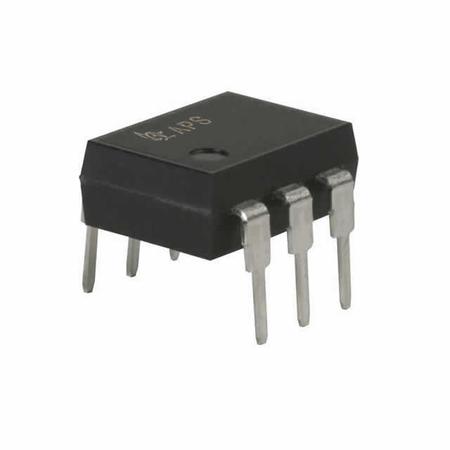

光耦继电器作为开关操作教程与设计示例！-先进光半导体发表时间：2021-06-01 15:52 光耦继电器作为开关操作教程与设计示例 作为开关的光耦继电器操作类似于如何配置BJT作为开关。为了使BJT作为开关工作，必须将其设置为饱和和截止。光耦也是。然而在BJT电路中，基极电流必须足够高，以使晶体管达到饱和，但在光耦中是正向电流。在BJT中，基极电流和集电极电流通过晶体管的电流增益或简单的β相互连接。在光耦电路中，正向电流和集电极电流通过电流传输比或简单的CTR连接。 将光耦操作设置为开关；必须使之饱和。为了达到饱和，正向电流必须比集电极电流大。但这有可能吗？集电极电流始终是正向电流和设备CTR的函数。回到BJT电路；饱和时晶体管不再增益，因此集电极电流对基极电流的依赖性不再有效。光耦也是这样。在饱和时，电路集电极电流不再通过装置CTR与正向电流相连。因此，在确定饱和时的集电极电流时，上述公式不再有效。注意这一点。 设备CTR是数据表中指定的设备的电流传输比。在线性操作时，电路CTR总是跟随设备CTR。然而，在饱和状态下，电路的CTR需求与设备可以提供的CTR相比非常低；因此电路将饱和。

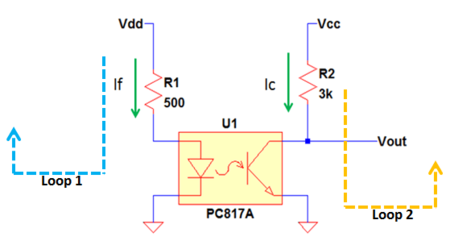

因此，低于这个水平的集电极-发射极电压使光耦工作在饱和状态。在这种技术中，您仍然可以使用设备CTR。尽管电路电源没有负值，但如果VCE电平为负值，请不要感到震惊。这只意味着设备在饱和状态下运行。然后计算实际集电极电流，而不使用设备CTR值。 检查以下电路是否可以作为开关工作。Vdd和Vcc都是5V。考虑80%的器件CTR，二极管的正向电压为1V。
对于作为开关的光耦操作，集电极-发射极电压必须为零或刚好等于数据表中规定的最大饱和电压。因此在上述电路中，节点Vout必须为零，因为没有指定的VCEsat值。 计算的VCE为-14.2V。为什么供给没有负增长就变成负增长呢？不要混淆，负号表示光耦饱和。这也表明器件CTR在求解集电极电流时不再有效。真正的集电极电流只取决于集电极电阻。 先进光半导体由南方先进联合日本归国华侨杨振林博士团队合资成立，以南方先进为主要投资方、杨博士团队为技术核心的一家专业从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品，研发团队涵盖设计、制造、销售和服务的高新技术企业，先进光半导体拥有先进的光电器件全自动生产线，具有年产8000万只光电光耦器件的生产能力。现阶段先进光半导体的光耦继电器、光耦合器等主要产品用于：蓄电系统．智能电表．自动检测设备．电信设备．测量仪器．医疗设备．通信设备．PC端．安防监控．O/A设备．PLC控制器．I/O控制板等，依托于光半导体综合的设计技术和芯片制造技术优势，先进光半导体期望在有广阔发展前景的光电控制领域深耕，逐步提升产品的技术附加值，扩充技术含量更高的产品线。 |
