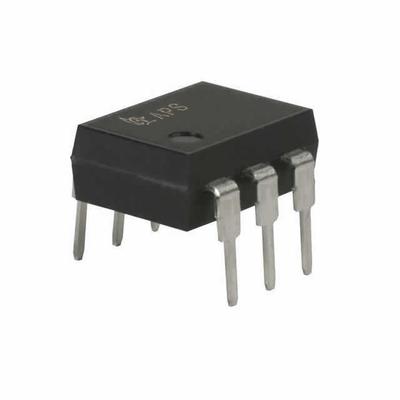

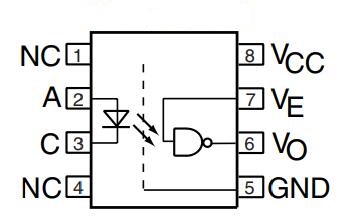

6N137继电器光耦的引脚、电路以及应用！-先进光半导体发表时间：2021-06-23 16:37 该6N137是一个单通道10毫巴的光耦利用高效率的输入LED耦合集成光学光电二极管集成电路检测器。探测器具有开漏NMOS晶体管输出，与开集电极肖特基箝位晶体管输出相比，漏电流更小。 6N137继电器光耦特性！ 15kv直流电动机性能的选择/µs、5千伏/µs、和100 V/µs 高速：10 Mbd典型值 +5V CMOS兼容性 纯锡铅 保证交流和直流温度性能：-40°C至+100°C温度范围 符合IEC 60068-2-42（SO2）和IEC 60068-2-43（H2S）要求 低输入电流能力：5 mA 无铅成分 组件符合RoHS 2002/95/EC和WEEE 2002/96/EC 在哪里使用6N137光耦？ 6N137是一种高速光耦或光隔离器。众所周知，光耦合器/光隔离器是指利用光间接耦合（隔离）两组电路。6N137的特点是它有一个高速LED，因此可以以10兆比特/秒的速度进行切换。输出为与非门逻辑，开漏晶体管作为一个输入，使能引脚作为另一个输入。 6N137的典型工作电压只有5V，因此它不能切换高负载，也可以在其输出端下沉最大只有7mA。因此，如果你想找一些高压交流/直流开关试试6N137。除此之外，该IC还有一个使能引脚，方便您设计闪光灯电路。
因此，如果你正在寻找一个高速光耦的一些数字应用，如数据转换或噪声消除，那么这个集成电路可能会感兴趣的你。 如何使用6N137光耦？ 尽管6N137能够与交流和直流电源一起工作，但它通常与数字电路一起使用，工作电压为5V。数据表中6N137的典型应用电路如下所示。 电容器0.1uF是一个跨过供电轨的旁路电容器。输入信号的阻抗应至少为50欧姆，上升时间为5纳秒，下降时间大于5纳秒，以便IC响应。输入信号可以在引脚3上探测（如果需要），下拉电阻器Rm是可选的，并且只有在将信号连接到示波器时才能使用。 如前所述，输出（引脚6）是一个开漏晶体管，因此它可以吸收电流或保持浮动。因此，为了避免浮动，我们应该使用上拉电阻器RL，RL的值可以在330欧姆到4K之间，这取决于连接的负载。 引脚7是启用引脚，该引脚有一个内置上拉电阻器，因此默认情况下，IC在通电时启用。当接地时，它将禁用输出。该引脚可用于创建选通电路等。。下面的真值表将帮助您了解Enable引脚的工作原理。 由于输出为开漏类型，请注意，当输入高时，输出将变低，反之亦然。由于IC通常用于快速切换，另一个需要考虑的是传输延迟。当输入为逻辑时，输出仅在48ns（TELH）之后关闭，当输入为逻辑关闭时，输出仅在50ns（TEHL）后打开。通过下面的切换图也可以理解这一点。 先进光半导体由南方先进联合日本归国华侨杨振林博士团队合资成立，以南方先进为主要投资方、杨博士团队为技术核心的一家专业从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品，研发团队涵盖设计、制造、销售和服务的高新技术企业，先进光半导体拥有先进的光电器件全自动生产线，具有年产8000万只光电光耦器件的生产能力。现阶段先进光半导体的光耦继电器、光耦合器等主要产品用于：蓄电系统．智能电表．自动检测设备．电信设备．测量仪器．医疗设备．通信设备．PC端．安防监控．O/A设备．PLC控制器．I/O控制板等，依托于光半导体综合的设计技术和芯片制造技术优势，先进光半导体期望在有广阔发展前景的光电控制领域深耕，逐步提升产品的技术附加值，扩充技术含量更高的产品线。 |
