光耦继电器的优势与选择指南!-先进光半导体

　　光继电器是集光发射器件和光接收器件于一体的半导体继电器，是集交流和直流电于一体的。输入侧和输出侧是电绝缘的，但是信号可以通过光信号传输。光耦继电器具有无机械接触、寿命长、工作电流小、隔离电压高、开关速度快、泄漏电流低等优点，可应用于测量设备、通信设备、安防设备、医疗设备等。

　　1.安装区域小型化

　　我们有一系列的小包装产品，如so6和VSON包装产品。光继电器的更换可以极大地促进设备的小型化设计。

　　2.高可靠性（长寿命）

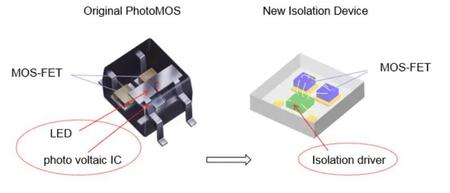

　　光继电器通过光电二极管阵列接收LED光并将其转换为MOSFET驱动电压工作。这种继电器没有机械触点，因此不会因机械继电器磨损而劣化（触点数量不限，免维护）。

　　3.低输入电流/低电压驱动

　　由于输入端使用的LED由电流驱动，输出端开启所需的输入电流（触发LED电流，IFT）仅为3到5mA（最大值），因此一个小电池甚至可以驱动光继电器。在设计if规范时，应考虑LED的使用寿命。

　　4.优良的开关特性（高速、低噪声）

　　由于光继电器在输入端使用LED，在输出端使用MOSFET，因此没有反电势或反弹引起的噪声。它不会产生类似于机械继电器的接触声音。

　　5.热开关支架

　　机械继电器用于热开关时，寿命短。光继电器可用于热或冷开关的情况下，只要保持最大额定值。

　　对于机械继电器，由于热开关施加的电压，触点闭合时电流流动，触点容易磨损。另外，当开关处于关闭状态时，电流中断会产生电弧，因此使用寿命缩短。

　　光继电器选型指南及注意事项

　　1.最大电压和电流额定值

　　与机械继电器不同（超过最大额定值可能不会导致设备立即崩溃），当达到额定值极限时，光学继电器容易崩溃。设计时，请注意保持在规定的最大额定值范围内。

　　2.寿命（可靠性）

　　由于触点磨损，机械继电器具有规定的循环寿命。相反，光继电器不同于机械继电器，因为它是由相应的MOSFET开关的，所以没有机械接触，所以不需要维护。在规定的额定值内使用时，光继电器寿命长。

　　3.输出导通状态-导通电阻

　　虽然机械继电器几乎没有导通电阻，但光继电器的Ron产品范围从高到低。还存在Ron低于机械继电器的大电容光继电器。

　　4.输出关闭状态

　　①断开状态输出端电压

　　断开连接时，机械继电器完全隔离。另一方面，由于PN结的存在，光继电器并没有完全隔离。与机械式继电器相比，关断端电压较弱，建议在电路中增加保护二极管。

　　②关断状态电流（泄漏）

　　机械继电器的泄漏电流很小。在光继电器中，当电压施加到输出侧时，泄漏电流流动。

　　5.切换时间

　　与机械继电器不同，信号继电器需要几毫秒的时间。光继电器在运行过程中不会跳闸。

　　6.输入功耗

　　即使对于低功率信号继电器，机械继电器的功耗通常从100MW开始。对于光继电器，约3mA的触发电流可以使MOSFET工作。一般设置在5mA左右（小于10MW）即可。另外，IFT=0.2mA（最大）的产品可以进一步降低功耗。

　　7.驱动电流

　　机械继电器符合直流和交流规范。大多数光继电器用于直流驱动。

　　8.联系方式

　　机械继电器有一系列的接触形式（形式a，形式B，形式C）可供选择。光电继电器通常采用a型（有些产品支持B型）。

　　9.尺寸

　　小型机械信号继电器占地面积60mm2。光继电器的面积为2.9mm2（2.0mm2）×45mm），可获得可观的空间优势，使高密度应用成为可能。
