国产光耦合器在实际应用中的工作原理！

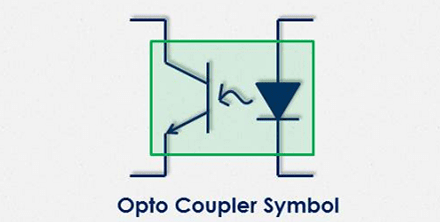

    需要保护敏感，低电压元件和隔离电路上的PCB？继电器光耦可以完成这项工作。让那里有光！此设备允许您在两个独立电路之间传输电信号，电路由两部分组成：发射红外光的LED和检测LED光的光敏设备。这两个部分都包含在一个传统的黑盒子里，盒子里有一对用于连接的管脚。乍一看，很容易把光耦和集成电路（IC）混在一起。

    工作原理！

    首先向光耦施加电流，使红外LED发出与电流成比例的光。当光照到光敏器件上时，它就会像普通晶体管一样打开并开始传导电流。

    光敏设备通常在默认情况下保持未连接，以提供对红外光的最高灵敏度。它也可以连接到地面与外部电阻更高程度的控制开关灵敏度。

    这个设备基本上就像一个开关，连接PCB上的两个隔离电路。当电流停止流过LED时，光敏器件也停止传导并关闭。所有这些开关都是通过玻璃、塑料或空气的空隙来实现的，LED或光敏器件之间没有电气部件。都是光的问题。

    优点和类型！

    如果你设计的电子设备容易受到电压浪涌、雷击、电源尖峰等的影响，那么你就需要一种保护低压设备的方法。正确使用时，光耦可以有效地

    消除信号中的电气噪声，将低压设备与高压电路隔离允许您使用较小的数字信号来控制较大的交流电压

    光耦合器有四种配置。每种配置都使用不同的光敏设备共享相同的红外LED。其中包括：光电晶体管和光电达林顿，通常用于直流电路，光电晶闸管和光电三极管，用于控制交流电路。

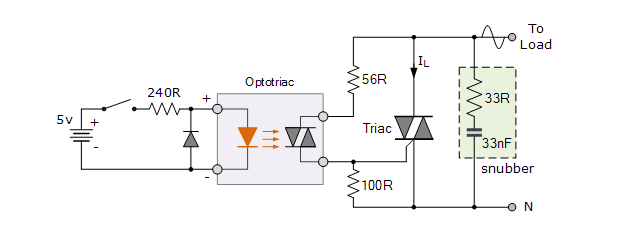

    此配置允许您控制交流供电负载，如电机和灯。它还能够在交流周期的两半进行过零检测。这允许负载在切换电感负载时接收到全功率，而不会出现任何大的电流尖峰。

    PCB布局指南

    在将光耦合器添加到PCB布局之前，请考虑这三个准则：

    保持光耦接地连接分开

    标准光耦包括两个接地引脚，一个用于LED，另一个用于光敏器件。将这两个接地连接在一起将打开您的敏感电路，以防任何来自外部接地的噪声。要避免这种情况，请始终创建两个连接点，一个用于外部接地端，另一个用于输入接地线。

    选择合适的限流电阻值

    选择一个以光耦的最小值工作的限流电阻器将产生不稳定的行为。也可以选择一个电阻，提供太多的电流，这将弹出LED。选择电阻值时，请务必从光耦数据表中的电流传输比表中找到最小正向电流值。

    例如，如果需要控制交流负载，则使用光双向晶闸管。光达林顿的是只有小的输入电流。如果你只需要一个标准的输入隔离，那么一个通用的PC817光耦将完成这项工作。
