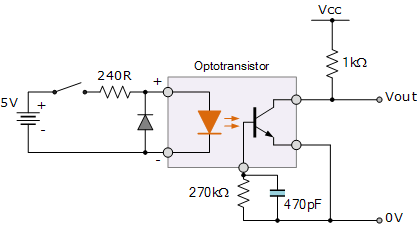

    光耦继电器是一种利用光信号作为媒介来传输电信号的元件。光耦的输入和输出信号可以很好地隔离，因此光耦经常出现在隔离电路中。光耦一般由三部分组成：光发射、光接收和信号放大。输入电信号驱动（LED），使其发出一定波长的光，被光电探测器接收产生光电流，进一步放大后输出。这就完成了光电转换，从而起到输入、输出和隔离的作用。

    光耦是流体控制元件，输入和输出之间的最高隔离电压可达数千伏。光耦分为线性光耦和非线性光耦。在规范允许的最大有效范围内，线性光耦的输入电流IF增加，输出端阻抗（也可理解为等效电阻）减小，输出电流IC增加。使用线性光耦时，输出端可视为可变电阻。输入端电流越大（在规范允许的最大有效范围内），输出端电阻越小。因此，在使用时，必须注意输入端串联电阻的值。过大的值将导致光耦未完全开启，输出的等效电阻将较大，从而限制输出回路中的电流。

    光耦中的常见参数：

    反向电流IR：当规定的反向工作电压VR施加到被测管的两端时，流过二极管的电流。

    反向击穿电压VBR：当被测管的反向电流IR为规定值时，两极之间产生的电压降。

    正向压降VF：当通过二极管的正向电流为规定值时，正极和负极之间产生的压降。

    正向电流IF：在被测管两端施加一定正向电压时，二极管中流动的电流。结电容CJ：被测管两端在规定偏压下的电容值。

    反向击穿电压V（BR）CEO：发光二极管开路，集电极电流IC为规定值，集电极和发射极之间的压降。

    输出饱和压降VCE（sat）：当发光二极管和集电极电流IC的工作电流IF处于规定值时，保持IC/IF≤集电极和发射极之间的CTRmin（CTRmin在被测管的技术条件中有规定）和电压降。

    反向截止电流IEO：当发光二极管开路且集电极和发射器之间的电压处于规定值时，流过集电极的电流为反向截止电流。

    电流传输比CTR：当输出管的工作电压为规定值时，输出电流与发光二极管正向电流之比为电流传输比CTR。

    脉冲上升时间tr，下降时间tf：在光耦规定的工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管输出相应的脉冲波，从输出脉冲前沿的10%到90%。所需时间为脉冲上升时间tr。从输出脉冲后缘振幅的90%到10%，所需时间为脉冲下降时间tf。

    传输延迟时间tPHL，tPLH：传输延迟时间tPHL是从输入脉冲前沿的50%到输出脉冲电平降至1.5V所需的时间。传输延迟时间tPLH是从输入脉冲后缘振幅的50%到输出脉冲电平升至1.5V所需的时间。

    输入和输出隔离电容CIO：光耦合装置输入和输出之间的电容值。

    输入输出隔离电阻RIO：半导体光耦输入输出之间的绝缘电阻值。

    输入输出VIO之间的隔离电压：光耦输入输出之间的绝缘耐受电压。
