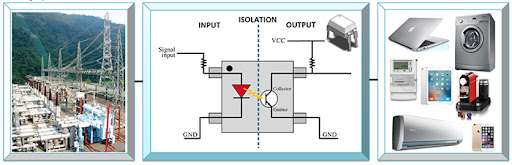

    用于传递模拟信号的光耦合器的发光器件为二极管、光接收器为光敏三极管。当有电流通过发光二极管时，便形成一个光源，该光源照射到光敏三极管表面上，使光敏三极管产生集电极电流，该电流的大小与光照的强弱，亦即流过二极管的正向电流的大小成正比。由于光耦合器的输入端和输出端之间通过光信号来传输，因而两部分之间在电气上完全隔离，没有电信号的反馈和干扰，故性能稳定，抗干扰能力强。事实上，光耦合器是一种由光电流控制的电流转移器件，其输出特性与普通双极型晶体管的输出特性相似，因而可以将其作为普通放大器直接构成模拟放大电路，并且输入与输出间可实现电隔离。

    从光耦合器的转移特性与温度的关系可以看出，若使光耦合器构成的模拟隔离电路稳定实用，则应尽量消除暗电流（ICBO）的影响，以提高线性度，做到静态工作点IFQ随温度的变化而自动调整，以使输出信号保持对称性，使输入信号的动态范围随温度变化而自动变化，以抵消β值随温度变化的影响，保证电路工作状态的稳定性。

    然而，这类放大电路的工作稳定性较差，无实用价值。究其原因主要有两点：一是光耦合器的线性工作范围较窄，且随温度变化而变化；二是光耦合器共发射极电流传输系数β和集电极反向饱和电流ICBO(即暗电流)受温度变化的影响明显。因此，在实际应用中，除应选用线性范围宽、线性度高的光耦合器来实现模拟信号隔离外，还必须在电路上采取有效措施，尽量消除温度变化对放大电路工作状态的影响。

    (1)在逻辑电路上的应用

    光电耦合器可以构成各种逻辑电路，由于光电耦合器的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。

    (2)作为固体开关应用

    在开关电路中，往往要求控制电路和开关之间要有很好的电隔离，对于一般的电子开关来说是很难做到的，但用光电耦合器却很容易实现。

    (3)在触发电路上的应用

    将光电耦合器用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地解决输出与负载隔离地问题。

    (4)在脉冲放大电路中的应用

    光电耦合器应用于数字电路，可以将脉冲信号进行放大。

    (5)在线性电路上的应用

    线性光电耦合器应用于线性电路中，具有较高地线性度以及优良地电隔离性能。

    (6)特殊场合的应用

    光电耦合器还可应用于高压控制，取代变压器，代替触点继电器以及用于A/D电路等多种场合。
