    光耦是常用电子器件之一，在实际生产环境中，光耦发挥着很大的作用。但是，很多朋友却经常搞混光耦和光耦继电器。为帮助大家更好的区分这两个器件，本文将对光耦和光耦继电器的区别予以介绍。

    光耦继电器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。光耦现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的，实现信号接收转移。

    (三)光耦结构特点

    1.输入和输出端之间绝缘，其绝缘电阻一般都大于10000MΩ，耐压一般可超过1kV，有的甚至可以达到10kV以上。

    2.由于光接收器只能接受光源的信息，反之不能，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。

    3.由于发光器件(砷化镓红外二极管)是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。

    4.容易和逻辑电路配合。

    5.响应速度快。光电耦合器件的时间常数通常在毫秒甚至微秒级。

    6.无触点、寿命长、体积小、耐冲击。

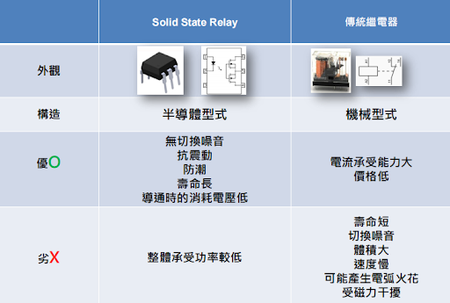

    二、光耦继电器介绍

    光耦继电器一般继电器都是机械触点，靠通电流过线圈变成有磁性的磁铁吸合触点，从而控制开光状态。

    光耦继电器是用光耦来控制开光状态的固态继电器，光耦继电器可以理解为光耦和可控硅的组合体。型号有MOC302X、MOC305X、MOC306X、MOC308X等进行代换。

    (一)光耦继电器的优点

    1.无机械触点，故不会出现触电磨损，使用寿命是无限的。

    2.无动作声音，安静环保。

    3.无震动和弹跳，防震抗摔。

    4.体积小，安全可靠。

    5.AC/DC兼用。

    6.高速切换。

    7.低放电电压。

    8.低动作电流，低开路时的漏电电流。

    9.输入与输出间完全绝缘。

    10.可控制各种负载。

    (二)光耦继电器的应用

    光耦继电器广泛应用于通讯机械、工业器械、医疗器械、测量仪器、家电、安全系统、办公自动化、监测系统等诸多领域。

    先进光半导体由南方先进联合日本归国华侨杨振林博士团队合资成立，以南方先进为主要投资方、杨博士团队为技术核心的一家专业从事光电器件、光耦合器、光耦继电器等光电集成电路以及光电驱动等产品，研发团队涵盖设计、制造、销售和服务的高新技术企业，先进光半导体拥有先进的光电器件全自动生产线，具有年产8000万只光电光耦器件的生产能力。现阶段先进光半导体的光耦继电器、光耦合器等主要产品用于：蓄电系统．智能电表．自动检测设备．电信设备．测量仪器．医疗设备．通信设备．PC端．安防监控．O/A设备．PLC控制器．I/O控制板等，依托于光半导体综合的设计技术和芯片制造技术优势，先进光半导体期望在有广阔发展前景的光电控制领域深耕，逐步提升产品的技术附加值，扩充技术含量更高的产品线。
