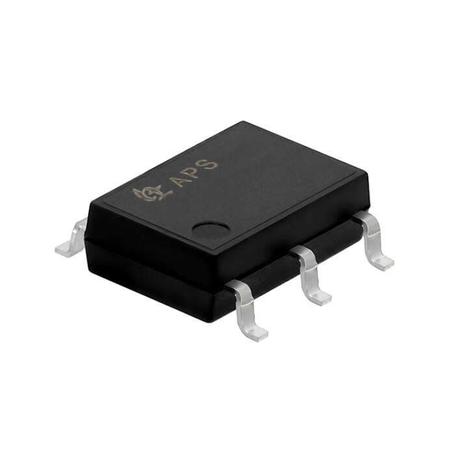

    当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

    1.正向工作电压Vf（ForwardVoltage）

    Vf是指在给定的工作电流下，LED本身的压降。常见的小功率LED通常以If=20mA来测试正向工作电压，当然不同的LED，测试条件和测试结果也会不一样。

    2.反向电压Vr（ReverseVoltage）

    是指LED所能承受的最大反向电压，超过此反向电压，可能会损坏LED。在使用交流脉冲驱动LED时，要特别注意不要超过反向电压。

    3.反向电流Ir（ReverseCurrent）

    通常指在最大反向电压情况下，流过LED的反向电流。

    4.允许功耗Pd（MaximumPowerDissipation）

    LED所能承受的最大功耗值。超过此功耗，可能会损坏LED。

    5.中心波长λp（PeakWaveLength）

    是指LED所发出光的中心波长值。波长直接决定光的颜色，对于双色或多色LED，会有几个不同的中心波长值。

    6.正向工作电流If（ForwardCurrent）

    If是指LED正常发光时所流过的正向电流值。不同的LED，其允许流过的最大电流也会不一样。

    7.正向脉冲工作电流Ifp（PeakForwardCurrent）

    Ifp是指流过LED的正向脉冲电流值。为保证寿命，通常会采用脉冲形式来驱动LED，通常LED规格书中给中的Ifp是以0.1ms脉冲宽度,占空比为1/10的脉冲电流来计算的。

    光耦合器常见的参数有：

    1.集电极电流Ic（CollectorCurrent），光敏三极管集电极所流过的电流，通常表示其最大值。

    2.集电极-发射极电压Vceo（C-EVoltage），集电极-发射极所能承受的电压。

    3.发射极-集电极电压Veco（E-CVoltage），发射极-集电极所能承受的电压。

    4.反向截止电流Iceo

    5.C-E饱和电压Vce(sat)（C-ESaturationVoltage）

    传输特性：

    1．电流传输比CTR（CurrentTransferRadio）

    2．上升时间Tr（RiseTime）&下降时间Tf（FallTime）

    其它参数诸如工作温度、耗散功率等不再一一敷述。

    隔离特性

    1．入出间隔离电压Vio（IsolationVoltage），光耦合器输入端和输出端之间绝缘耐压值。

    2．入出间隔离电容Cio（IsolationCapacitance），光耦合器件输入端和输出端之间的电容值

    3．入出间隔离电阻Rio：（IsolationResistance），半导体光耦合器输入端和输出端之间的绝缘电阻值。

    光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat）。此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。

    电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。

    光耦工作特性！

    1、共模抑制比很高

    在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。

    2、输出特性

    光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。

    3、光电耦合器可作为线性耦合器使用

    在发光二极管上提供一个偏置电流，再把信号电压通过电阻耦合到发光二极管上，这样光电晶体管接收到的是在偏置电流上增、减变化的光信号，其输出电流将随输入的信号电压作线性变化。光电耦合器也可工作于开关状态，传输脉冲信号。在传输脉冲信号时，输入信号和输出信号之间存在一定的延迟时间，不同结构的光电耦合器输入、输出延迟时间相差很大。
