开关电源三种控制模式：PWM/PFM/PSM-先进光半导体

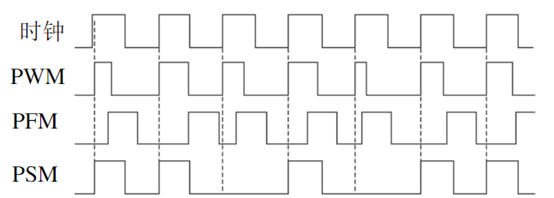

    通常来说﹐开关电源（DC-DC）有三种最常见的调制方式分别为脉冲宽度调制（PWM）脉冲频率调制（PFM）和跨周期调制（PSM）他们调制行为的示意图可以用如图1所示

    1.PWM方式

    PWM方式，可称之为定频调宽，即开关频率保持恒定，而通过改变在每一个周期内的驱动信号的占空比来达到调制的目的，这是最常用的一种调制方式。当输出电压发生变化时，通过环路的控制，便会使驱动信号的占空比发生改变，从而维持输出电压的恒定。

    作为最常用的调制方式，PWM方式有以下优点:控制电路简单，易于设计与实现，输出纹波电压小，频率特性好，线性度高，并且在重负载的情况下有及高的效率。PWM是从处理器到被控系统信号都是数字形式的，在进行数模转换。可将噪声影响降到最低。其缺点是随着负载的变轻，其效率也下降，尤其是轻负载的情况下，其效率很低。PWM由于误差放大器的影响，回路增益及响应速度会受到限制。

    2.PFM方式

    PFM模式在正常工作时，驱动信号的脉冲宽度保持恒定，但脉冲出现的频率发生改变，即所谓的定宽调频。当输出电压发生变化时，通过环路的调整，而使脉冲出现的频率发生改变，从而实现对电路的控制与调整。PFM又可以分为恒定驱动信号的高电位时间以及恒定驱动信号的低电平时间两种方式。

    在具有模式切换的DC-DC电路中，PFM也是很常见到的一种调制试。这种调制方式的优点是:在轻负载的情况下，效率很高，并且频率特性也十分好。对于外围电路一样的PFM和PWM而言,其峰值效率PFM与PWM相当,但在峰值效率以前,PFM的效率远远高于PWM的效率,这是PFM的主要优势，但是在重负载的情况下，其效率会明显低于PWM方式，并且由于其纹波的频谱比较分散，没有多少规律，这使得滤波电路的设计变得十分复杂与困难。

    3.PSM方式

    PSM方式，可称之为定频定宽。其驱动信号的频率与宽度都保持恒定，只是，当负载为最重的情况时，驱动信号满频工作，当负载变轻时，驱动信号就会跳过一些开关周期，在被跨过的周期内，开关功率管一直保持为关断的状态。当负载发生变化时，通过改变跨过周期的数目以及跨周期出现的次数，来实现对系统的调整与控制。

    相对于前面的两种控制方式，PSM方式在工业上的应用要晚一些。相比于PWM方式，在轻负载的情况下，PSM要有更高的效率，并且其开关损耗与系统的输出功率成正比，与负载的变化情况关系不大。但是这种调控方式，会使输出电压有着比较大的纹波电压，不适合用于为对电源电压精度要求很高的一些系统供电。

    通过以上的分析，我们可以知道，三种调控方式各有优缺点，在使用时，我们应该根据电路的应用情况而进行合理的选择。很多电路中通常都选择PWM与PFM或者PSM相结合的方式,以保证系统在整个负载范围内都有比较高的效率。
