PhotoMOS继电器的工作原理！

光电继电器简介

继电器是一种电气元件，其输出通过从电气隔离电路施加或移除驱动电压来控制在打开或关闭位置。多年来，机电继电器是执行此类功能的唯一选择。然而，在过去二十年中，出现了一些新技术，使半导体能够通过电子、磁性、光学或其他无需机械运动的方式，用电气控制信号切换输出电路。

松下提供两种类型的半导体继电器，固态继电器（SSR）和光电继电器。这两种类型之间的主要区别在于用于切换输出的半导体器件：SSR使用三端双向晶闸管，而PhotoMOS继电器使用两个MOSFET。PhotoMOS继电器用于电信、测量、安全和工业控制。

松下提供两种类型的半导体继电器，固态继电器（SSR）和照片继电器。这两种类型的主要区别在于用于切换输出的半导体器件：SSR公司使用可控硅，而照片继电器采用两个MOSFET照片继电器用于电信、测量、安全和工业控制。

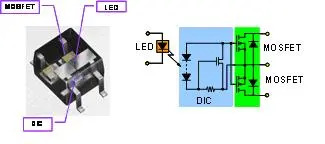

照片继电器的结构如图1.所示。输入引脚连接到一个发光二极管 （LED）发光二极管安装在继电器的上部，距离光电管至少 0.4mm发光二极管和探测器模制在半透明树脂中，允许光线通过，但在输入和输出之间提供介电势垒。双 MOSFET集成在输出侧，用作负载电路的开关

优势：

与机电或其他固态继电器相比，使用照片继电器有许多优点。这些优势包括：

低耗电量

低漏电流

在整个使用寿命期间保持稳定的导通电阻

可靠性高，使用寿命极长

体积小

开关速度快

高抗振性和抗冲击性

无触点反弹，无开关噪音

工作原理：

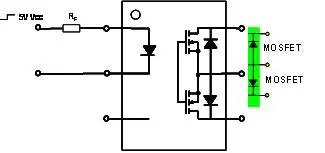

照片继电器的输入侧由一个发光二极管组成。如果电流流过带路，它就会发光。光线穿过半透明的硅树脂，并由一系列光传感器检测。这导致光传感器两端的压降，用于驱动MOSFET切换负载电路。
