继电器光耦连接普通继电器的应用场景！

　　以下文章介绍如何使用隔离方法或通过光耦合器设备驱动继电器。我们将学习三种方法，第一种方法是将继电器直接与光耦合器输出引脚连接，第二种方法是使用外部PNP晶体管，第三种方法是使用外部NPN晶体管。任何标准光耦合器（如PC817、TIL111或MCT2E）都可以在讨论的电路图中使用。

　　光耦合器的工作原理

　　光耦合器是一种将LED和光电晶体管封装在密封、防水、防光封装内的器件，采用8引脚IC（类似于555IC）。

　　LED通过几个引脚排列端接，而光电晶体管的三个端子则通过其他三个指定的引脚输出端接。

　　使用光耦合器操作继电器的想法很简单，它就是从源提供输入DC，该输入DC需要通过限幅电阻隔离到LED引脚外（就像我们通常使用通常的LED一样），并切换光电晶体管以响应施加的输入触发器。

　　上述作用照亮内部LED，其光被光电晶体管检测到，导致其通过其相关引脚排列进行传导。

　　光电晶体管输出通常用于驱动前一个隔离级，例如继电器驱动器级。

　　将继电器直接与光耦合器连接

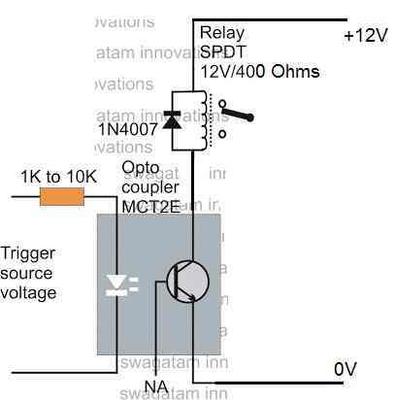

　　在下面的电路图中，我们可以看到继电器如何直接与光耦合器内部晶体管的集电极连接。

　　请记住，虽然上面的连接图看起来简单易行，但必须确保继电器线圈电阻不低于300欧姆，否则光耦合器可能会发热并被破坏。

　　因此，如果要使用上述配置并将继电器直接与光耦合器连接，则必须首先测量继电器的线圈电阻，并确保其高于300欧姆。

　　这是因为，大多数光耦合器无法处理超过50mA的电流作为负载电流，因此继电器线圈必须具有相对较高的电阻，以便它不会通过超过30或40mA的电流。

　　以下概念显示了如何使用晶体管使用光耦合器配置继电器驱动器。如以下电路图所示，继电器驱动器可由NPN晶体管或PNP晶体管组成。

　　在继电器线圈电阻低（低于300欧姆）且继电器在50mA以上需要更高电流量的情况下，建议使用外部晶体管。

　　使用PNP晶体管

　　如下图所示，PNP继电器驱动器与光耦合器连接。当是BC557等PNP晶体管时，晶体管的基极与光耦合器内部晶体管的集电极端耦合，发射极与正线连接，集电极引脚配置继电器。

　　与继电器相关的续流二极管可保护晶体管免受继电器线圈产生的反电动势电压尖峰的影响。

　　电阻值并不重要，两个电阻可以使用4k7和22K之间的任何电阻值。

　　使用NPN晶体管

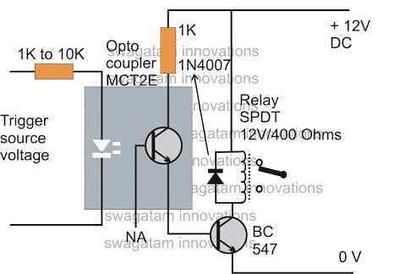

　　下图显示了如何将NPN继电器驱动器级与光耦合器集成。如果在继电器驱动器中使用BC547等NPN晶体管，则开关电压将从光耦合器内部晶体管的发射器接收。

　　因此，可以看到BC547NPN晶体管的基极与光耦合器晶体管的发射器连接，BC547的发射器与地线连接，BC547的集电极配置继电器。二极管具有与上一段所述相同的功能。

　　电阻值并不重要，可以使用1K和10K之间的任何值。
