光电耦合器在当今电子电路中的常见应用！

    光耦合器在当今电子电路中的常见应用!

    光耦合器最常见的应用是信号隔离。它提供完全隔离，因为其输入侧未电连接到输出侧。它的输入侧是通常是LED的光源，而次级侧是光电晶体管。光电晶体管也是晶体管，但是没有基极电流。基本电流的缺失使分析变得简单而直接。

    光耦合器的常见应用

    光耦合器的一种常见应用是电源的初级控制和次级控制之间的通信。如今，电源设计正在不断发展。它对初级和次级使用数字控制。初级侧是变压器的初级侧。与初级绕组共享接地参考的任何设备都被视为初级。另一方面，参考次级绕组接地的任何组件都被视为次级。

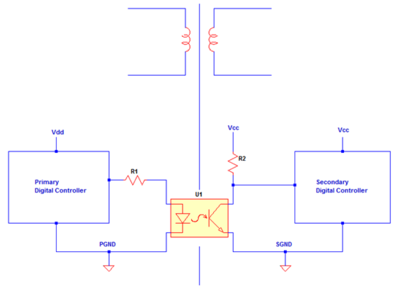

    初级侧控件不能直接连接到次级侧控件，反之亦然。如果这样做，变压器提供的隔离将失效。连接两个控件的最优选和最经济的方法是使用光耦合器，如下图所示。

    电源反馈回路

    光耦合器的另一个常见应用是电路下方。电路下方是电源，可以是反激式或正激式。控制器位于控制功率MOSFETM2的初级侧。为了使电源具有稳定的输出，控件应具有来自输出的信息。因此，使用光耦合器作为隔离元件将输出反馈到位于初级侧的控制器。有关如何分析反馈回路中的光耦合器的更完整说明，请阅读本节。

    逻辑电路

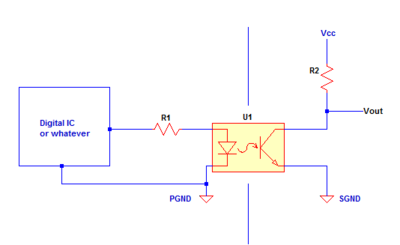

    光耦合器的另一个最常见的应用是提供逻辑信号。如果简单地进行逻辑电平检测，为什么不应该使用更小更便宜的BJT或MOSFET？同样，使用光耦合器的核心目的是要同时隔离。我将以电源为例。如果需要监视来自一个接地参考的信号并将其传递到具有另一个接地参考的另一电路，则应使用下面的光耦合器。

    上面的电路可以在饱和（开关模式）或线性模式下工作。在作为开关工作时，晶体管的集电极-发射极电压理想情况下为零。另一方面，当设置为在线性区域工作时，集电极-发射极电压不为零，但不等于Vcc。阅读此资讯以了解有关如何设计光耦合器电路的完整教程。
