光耦合器PC817的功能和规格

    光耦合器PC817的功能和规格

    •输入二极管正向电压：1.25V

    •集电极-发射极电压：80V（最大）

    •集电极电流：50mA（最大）

    •截止频率：80kHz

    •上升时间：18us

    •秋天时间：18us

    •提供4引脚DIP通孔和SMT封装。

    替代品光耦合器先进光半导体APC817光耦

    MOC3021（零交叉TRIAC），MOC3041（非零交叉TRIAC），FOD3180（高速MOSFET），MCT2E，4N25

    哪里可以使用PC817IC

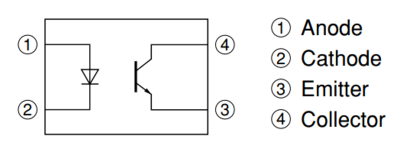

    PC817光电耦合器具有一个基于光（光子）控制的晶体管。因此，该IC基本上具有一个IR（红外）LED和一个光电晶体管。当IRLED通电时，其发出的光会落在晶体管上并导通。IRLED和光电晶体管的布置和引脚排列如下所示。

    该IC用于在两个电路之间提供电隔离，该电路的一部分连接到IRLED，另一部分连接到光电晶体管。提供给IRLED的数字信号将反射到晶体管上，但两者之间将没有硬电连接。当您试图将噪声信号与数字电子设备隔离时，这非常方便，因此，如果您正在寻找一种在电路设计中提供光隔离的IC，那么该IC可能是您的正确选择。

    如何使用PC817IC

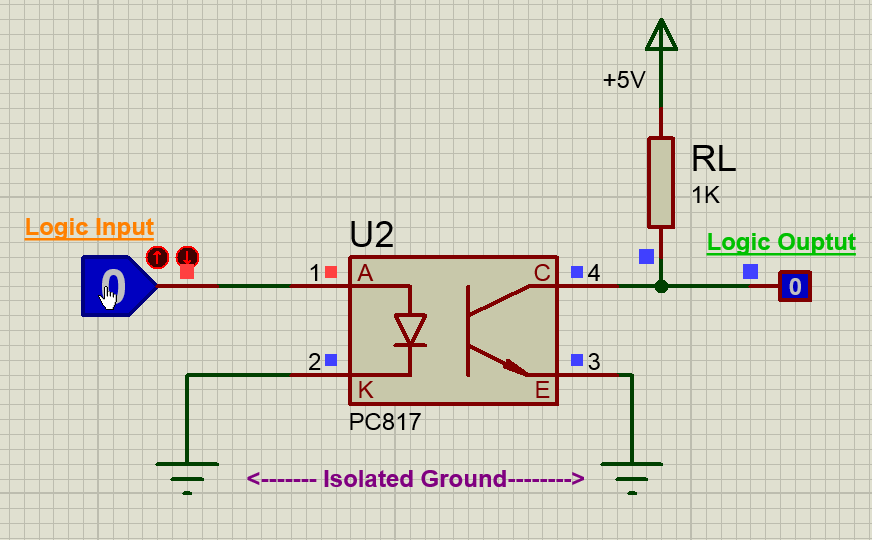

    使用PC817IC非常简单，我们只需要将IRLED的阳极引脚（引脚1）连接到必须隔离的逻辑输入，并将IR的阴极（引脚2）接地。然后使用电阻器将晶体管的集电极引脚拉高（在这里我使用了1K），并将集电极引脚连接到所需逻辑电路的输出。发射极（引脚4）接地。

    注意：IRLED的地线（引脚2）和晶体管的地线（引脚4）不会连接在一起。这就是隔离发生的地方。

    现在，当逻辑输入为低电平时，IRLED将不导通，因此晶体管也将处于截止状态。因此，逻辑输出将保持高电平，该高电压可以设置为高达30V（集电极-发射极电压）的任何地方，这里我已使用+5V。上拉电阻1K用作负载电阻。

    但是，当逻辑输入设为高电平时，此高电压应至少为IRLED导通的1.25V（二极管正向电压），因此光电晶体管也将打开。这将使集电极和发射极短路，因此逻辑输出电压将变为零。这样，逻辑输入将反映在逻辑输出上，并且仍在两者之间提供隔离。完整的工作也可以从上面的GIF文件中了解。

    使用光耦合器时要考虑的另一个重要参数是上升时间（tr）和下降时间（tf）。输入逻辑变为低电平后，输出将不会变为高电平，反之亦然。下面的波形显示了输出从一种状态转换到另一种状态所花费的时间。对于光耦PC817，上升时间（TPDHL）和下降时间（TPDLH）为18us。

    光耦产品应用领域！

    •电气隔离电路

    •微控制器I/O切换电路

    •信号隔离

    •噪声耦合电路

    •模拟电路的数字隔离

    •交流/直流电源控制
