什么是光耦隔离器！

　　光隔离器是一种电子设备，它通过短的光传输路径将电能从一个电路传输到另一个电路，同时在两个电路之间提供电气隔离。光隔离器将高电压从电路的一侧耦合到另一侧，没有任何直接的电接触。

　　这些设备使用发光二极管将电能转换为光束，然后将光引导到光传感器，例如光电二极管或光电晶体管，该传感器将光能转换回电能。这样可以隔离两个电路，防止电压尖峰，并降低与通信连接相关的噪声和干扰。

　　光隔离器广泛用于电源、控制和监控系统、通信和其他系统，以安全地将一个电路部分连接到另一个电路部分，同时防止直接接触和高电压影响低压侧。

　　光隔离器基本结构

　　典型的光隔离器由近红外发光二极管LED、光电二极管等光电传感器、光电晶体管或光电达林顿晶体管、闭合通道和电源组成。这两个元件通常封装在不透明的外壳中，以防止外部光干扰发射光束，并封装在类似于IC或带有额外引线的晶体管的封装中。

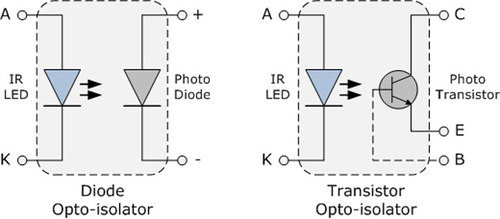

　　根据光响应器件和配置，有不同类型的光隔离器。两种常见的类型是：

　　光电二极管：使用LED作为光源，硅光电二极管作为光传感器

　　光电晶体管：用作光电晶体管作为光传感器

　　光隔离器的基本操作

　　来自初级电路的电压施加到电源以产生近红外光束，该光束穿过闭合通道，直到它击中将光能转换为电能的光传感器。由于LED和光电晶体管或光电二极管是分开的，没有直接的电气连接，因此该器件提供电路两部分的隔离，同时能够将电能从一个部分传输到另一个部分。

　　一旦来自LED的光照射到光电晶体管上，它就会根据光的状态和持续时间开始导电。光隔离器采用多种样式封装，包括圆柱体、矩形或其他特殊配置。这些器件旨在隔离比光耦合器SMD和DIP封装所能处理的更高的电压。

　　光耦合器和光隔离器有时可以互换使用;然而，光耦合器可处理高达约5000V的电压，而光隔离器可处理超过5000V的电压。

　　光隔离器的参数和规格：

　　电流传输比，CTR：LED和传感器电流之间的比率

　　隔离电压：LED和光传感器之间的最高保证电压

　　线性

　　输出设备最大电压

　　输入电流

　　带宽

　　影响光隔离器操作的因素

　　光隔离器外部的击穿电位取决于温度、湿度、距离、气压、空气中污染物的类型和浓度等因素。因此，这些设备受到湿度的影响，特别是在大约50，000 DC的较高电压下。空气中的高湿度可能导致隔离器周围或电路板表面的电弧，从而导致光隔离器周围出现导电路径和可能的短路。

　　光隔离器的优点包括：

　　为电路的两个部分提供电气和物理隔离，从而确保安全性

　　将噪声敏感性和EMI降至最低，并减少电气干扰等干扰

　　相对较小且价格低廉

　　能够限制多个电路上的电压

　　提供隔离

　　光隔离器的缺点

　　有局限性，不能在某些电气系统中使用

　　受湿度、空气污染和气压等因素的影响，每个因素都可能导致电弧和干扰隔离。要求在气候控制区域使用设备。

　　光隔离器的应用

　　光隔离器用于各种光学应用，包括提供隔离的电源、减少干扰的记录行业以及传输数据的计算机系统。应用包括：

　　电源反馈系统

　　医疗、工业、应用

　　隔离接地环路电流

　　高压电平转换

　　信号隔离

　　电力和噪音隔离
