光耦的应用!-先进光半导体

发表时间:2024-04-12 15:53作者:ADMIN

  光耦合器,通常简称为光耦,是一种使用光信号进行电气隔离的半导体器件。它结合了发光和接收光信号的能力,实现了输入与输出间的非接触式传输,保护了电气系统免受高电压冲击和噪声的影响。这篇文章将全面探讨光耦的工作原理、类型、应用、设计注意事项以及未来趋势。


  一、光耦的工作原理

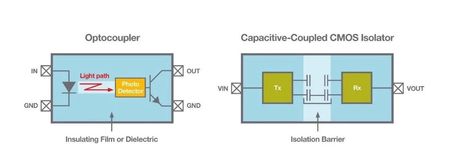

  光耦由一个发光二极管(LED)和一个光电转换器(通常是光电晶体管)封装在同一个密封的外壳中,但它们之间没有电气连接。当在LED端施加适当的正向电压时,LED发光,产生光子。这些光子穿过封装的内部空间,被光电转换器捕获。光电转换器接收到光信号后,产生电流,从而实现电信号的输出。这个过程实现了输入与输出之间的光电隔离,因为电信号的传递仅通过光的形式进行,没有直接的电流流动。


  二、光耦的主要类型


  光电晶体管输出光耦合器:这是最常见的光耦类型,适用于低频信号传输和隔离。


  达林顿输出光耦:相比于光电晶体管输出,它们提供了更高的电流增益,适用于驱动较大负载。


  三极管-三极管逻辑(TTL)兼容输出光耦:这类光耦设计用来直接与TTL逻辑电路接口。


  固态继电器(SSR):这是高功率应用中常用的光耦类型,可以用来控制大电流负载,如电机和灯具。

光耦继电器-隔离继电器

  三、光耦的应用


  光耦在多个领域发挥着重要作用:


  电气隔离:在高压电路和低压控制电路之间提供安全隔离,保护用户和敏感设备免受高压损害。


  信号传递:允许低压信号控制高压设备,常见于工业自动化系统。


  消除噪声:在电气噪声严重的环境中,光耦可以有效隔绝噪声,保证信号的准确传递。


  在不同电位之间进行通信:光耦可以跨越不同电位的电路传递信号,而不引起地环路问题。


  四、设计注意事项


  隔离电压:选择光耦时,必须确保其承受的隔离电压高于应用中可能遇到的最高电压。


  传输速率:对于高速应用,选择传输速率高的光耦至关重要。


  温度范围:应考虑光耦在特定应用的工作温度范围,确保在所有条件下均能稳定工作。


  封装形式:根据应用的空间限制和安装方式,选择合适的封装形式。


  五、未来趋势


  随着技术的发展,光耦正朝着更高效率、更小尺寸和更宽的工作温度范围发展。未来的光耦可能会包括更高性能的LED和光电转换器,以实现更高的信号传输速率和更低的功耗。此外,随着新材料和制造工艺的出现,光耦的成本效益将进一步提高,使其在更多领域得到应用。


  结论


  光耦是电气工程师工具箱中的一个重要组件,它通过提供电气隔离和信号传递功能,在确保系统安全性和可靠性方面发挥着关键作用。随着技术进步,光耦将继续发展,以满足日益增长的工业和消费电子市场的需求。了解光耦的基本原理、类型和应用是设计安全、高效电子系统的基础。随着新技术的引入和应用领域的扩展,光耦的重要性只会增加,它们将继续在电气设计和自动化领域扮演重要角色。
