光耦继电器：从微观发光到宏观控制的“安全桥梁”

　　在现代电子工业与智能化控制领域，如何让“弱电”（如微处理器）安全、高效地指挥“强电”（如电动机、电网），始终是一个核心课题。**光耦继电器（Photorelay/OpticalCoupledRelay）**作为半导体技术对传统电磁继电器的颠覆性进化，已成为解决这一问题的关键组件。

　　本文将深入探讨光耦继电器的工作原理、核心优势、典型应用场景以及在电路设计中的实务要点。

　　一、核心逻辑：光的“无触点”翻译光耦继电器本质上是一种光电半导体器件。它的结构虽然紧凑，却包含了一个完整的能量转换链：电信号→光信号→电信号。其内部通常由三部分组成：输入端（发射端）：一个红外发光二极管（LED）。当控制电路提供微小电流时，LED发光。隔离层：采用透光的绝缘硅胶或树脂，物理上将输入与输出完全隔断，耐压等级通常可达$2500V$甚至$5000V$以上。输出端（接收端）：通常是一对光敏MOSFET阵列。感应到光信号后，MOSFET内部导通，从而允许负载电流通过。这种“以光为媒”的设计，彻底取消了传统继电器的机械触点和电磁线圈，实现了电气隔离。

　　二、为什么要用光耦继电器？（实战优势）在实际工程应用中，工程师选择光耦继电器而非传统机械继电器，主要基于以下五大理由：无机械磨损与超长寿命：机械继电器有跳动、火花和物理磨损，开关几十万次可能就会失效。而光耦继电器是全固态结构，寿命几乎等同于半导体寿命。静音工作：在智能家居（如智能窗帘、恒温器）中，机械继电器的“哒哒”声会干扰用户，而光耦继电器是无声的。极速响应：机械触点吸合需要几十毫秒，光耦继电器的切换速度通常在微秒（$\mus$）级别，适合高频脉冲控制。低功耗驱动：仅需几毫安（$mA$）的电流即可点亮内部LED，这意味着单片机（MCU）的GPIO口可以直接驱动，无需额外的放大电路。抗电磁干扰（EMI）：没有线圈就不会产生反向电动势，也不会产生电磁辐射，极大地提高了系统的稳定性。

　　三、深度解析：光耦继电器的实际应用场景

　　1.工业自动化与PLC保护

　　在自动化工厂中，PLC是大脑，而传感器和执行器（电磁阀、接触器）是手脚。现场的电动机起停会产生巨大的电感浪涌。

　　应用逻辑：将光耦继电器串联在PLC输出模块中。当电机端出现故障高电压时，隔离层会将其阻挡，确保昂贵的PLC中央处理单元安然无恙。

　　2.测量仪器与自动测试设备(ATE)

　　在半导体测试仪或医疗精密仪器中，需要切换成百上千个测试点。

　　应用逻辑：光耦继电器具有极低的输出电容和漏电流。在测量微弱的电流信号（如纳安级别）时，它不会引入额外的电噪声，保证了测量精度。

　　3.智能家居：从智能插座到温控系统

　　智能插座：用户通过手机App下达指令，WiFi芯片输出高电平，驱动光耦继电器闭合，从而控制220V交流电的通断。

　　暖通空调（HVAC）：在控制制冷压缩机或加热器的电磁阀时，使用光耦继电器可以避免机械火花产生的无线电干扰。

　　4.通讯设备与服务器基板

　　在电信交换机中，需要在不中断电源的情况下切换线路。光耦继电器的小体积（如SOP或VSSOP封装）使其能够高密度地排列在PCB板上，节省宝贵的硬件空间。

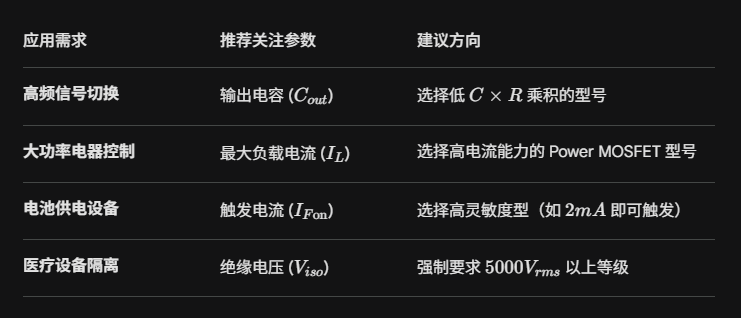

　　四:选型指南：如何找到最合适的型号？

　　结语：光耦继电器的未来

　　随着半导体工艺的演进，光耦继电器正在向着更低导通电阻、更小体积、更智能的方向发展。在第三代半导体（GaN/SiC）技术普及的背景下，未来的光耦继电器将能承载更强大的电流，甚至可能彻底取代大功率领域的机械接触器。

　　对于设计者而言，理解光耦继电器的电气特性，并根据实际负载环境（感性、容性、阻性）灵活调整外围保护电路，是提升产品稳定性的核心竞争力。

　　如果您正在针对某个特定负载（如感性电机或高频传感器）进行电路选型，是否需要我为您推荐具体的电路保护方案或计算限流参数？
