驱动光耦芯片的优势应用：让隔离更可靠、让控制更高效

　　驱动光耦芯片的优势应用：让隔离更可靠、让控制更高效

　　在电力电子与工业控制系统里，“隔离”几乎是绕不开的关键词：一边是高压、大电流、强干扰的功率侧，另一边是低压、精密、对噪声敏感的控制侧。如何在两者之间安全、稳定、快速地传递控制信号，直接决定了系统的可靠性、效率与寿命。驱动光耦芯片正是在这一需求下被广泛采用的关键器件之一。它不仅承担信号隔离的任务，还进一步把“隔离后的驱动能力、速度、抗干扰与一致性”做成了工程上更易用、更可靠的解决方案。

　　一、什么是驱动光耦芯片？它解决了哪些痛点

　　传统光耦（如常见的晶体管输出光耦）擅长做“隔离+简单信号传输”，但在功率器件驱动场景中往往会遇到几个现实问题：

　　驱动电流不足：MOSFET/IGBT的栅极需要充放电电流，普通光耦输出能力有限，导致开关速度慢、损耗大。

　　传播延迟与一致性不足：延迟大或通道间差异大，会让半桥/全桥的死区时间难以优化，甚至引发直通风险。

　　抗干扰能力不够：功率侧的高的

dv/dt、共模噪声会通过寄生电容耦合到控制侧，造成误触发或通信错误。

　　外围电路复杂：为了补足驱动能力与保护功能，需要额外加推挽级、钳位、欠压保护等，设计与调试成本上升。

　　驱动光耦芯片可以理解为“专为功率器件栅极驱动而生的隔离器件”：它在隔离通道后端集成了更强的输出级，并常常配套更适合电力电子的关键指标与保护特性，使其在高压、高噪声环境下仍能稳定工作。

　　二、驱动光耦芯片的核心优势

　　1）安全隔离：把高压风险挡在功率侧

　　驱动光耦的首要价值仍然是电气隔离。在市电、直流母线、工业高压等场景中，隔离能显著降低控制板被击穿的风险，也能减少故障扩散范围。对终端产品而言，这不仅是可靠性问题，更是安规与认证的基础。

　　2）更强驱动能力：降低开关损耗、提升效率

　　功率器件的栅极等效为电容，开通/关断速度取决于驱动电流与回路阻抗。驱动光耦芯片通常具备更强的灌/拉电流能力，能更快完成栅极充放电，从而带来：

　　更短的开关过渡时间，降低开关损耗

　　更可控的开关波形，减少发热与EMI风险

　　在高频应用中更容易实现效率与功率密度提升

　　3）更好的时序一致性：半桥/全桥更好调死区

　　在逆变器、PFC、LLC、伺服驱动等拓扑中，上下管的驱动时序非常关键。驱动光耦芯片通常在传播延迟、延迟匹配方面更适合做功率驱动，有助于：

　　更精确设置死区时间

　　降低直通概率

　　提升系统在温度、批次变化下的一致性

　　4）更强抗共模干扰能力：

$dv/dt$

　　功率开关节点的电压变化非常快，容易产生强共模干扰。驱动光耦芯片往往在抗共模瞬态干扰能力上更突出，能减少误触发、毛刺输出等问题。对工程师来说，这意味着：

　　调试更顺畅，系统更“好用”

　　在复杂布线、强干扰环境下更不容易翻车

　　对EMI整改压力更小

　　5）系统级简化：外围更少、可靠性更高

　　当驱动光耦芯片把驱动级、整形、保护等能力“封装”进器件后，外围电路可以更简洁：

　　减少分立器件数量与焊点

　　降低BOM与装配复杂度

　　提升一致性与可维护性

　　这类“系统级收益”往往比单一指标更能决定量产产品的成败。

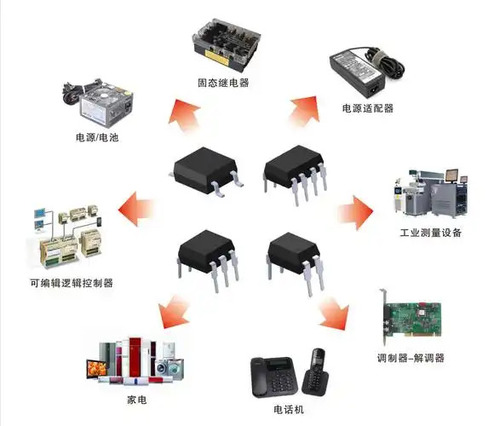

　　三、驱动光耦芯片的典型优势应用场景

　　1）工业变频器与伺服驱动：高可靠与强抗干扰的主战场

　　变频器/伺服系统通常工作在高压母线、强电磁干扰环境中，且对控制精度与可靠性要求极高。驱动光耦芯片用于IGBT或高压MOSFET栅极驱动，可在噪声环境下保持稳定开关，减少误动作导致的过流、炸管等风险。对于长期运行的工业设备而言，稳定性就是成本。

　　2）光伏逆变器与储能变流器：效率与安全并重

　　新能源电力电子强调高效率、高功率密度与高安全等级。驱动光耦芯片在隔离、抗干扰、时序一致性方面的优势，能帮助逆变器在高频开关下保持更低损耗，同时满足系统隔离与安规要求。尤其在多路功率模块并行、复杂控制策略下，稳定的隔离驱动链路能显著降低系统级风险。

　　3）开关电源（SMPS）：从中高功率到高端电源的关键器件

　　在PFC、LLC、相移全桥等拓扑中，驱动链路的速度与抗干扰能力直接影响效率与EMI表现。驱动光耦芯片可用于主功率开关的隔离驱动，或用于需要隔离的同步整流控制等场景，帮助电源在高频化趋势下保持更好的效率与热设计余量。

　　4）电机驱动与机器人：动态响应与可靠性要求更高

　　机器人关节、电动执行器、电机控制器往往需要更高的动态响应与更紧凑的结构。驱动光耦芯片能在有限空间内提供稳定隔离驱动，降低控制侧被功率侧干扰的概率，提升系统在复杂工况下的鲁棒性。

　　5）汽车电子与充电系统：高压平台带来的隔离刚需

　　在车载OBC、DC/DC、主驱逆变等高压系统中，隔离不仅是性能需求，更是安全底线。驱动光耦芯片可用于高压功率器件的栅极驱动隔离链路，帮助系统在高温、振动、电磁环境复杂的条件下保持稳定工作。

　　四、选型与应用要点：把优势真正落到产品上

　　驱动光耦芯片“好用”，但要发挥优势，工程上仍需关注几个关键点：

　　驱动电流与栅极电荷匹配：器件输出能力要与MOSFET/IGBT的栅极电荷、开关频率匹配，否则要么速度不够，要么EMI压力过大。

　　传播延迟与匹配：半桥/全桥尤其要关注延迟与通道差异，死区时间要留足安全裕量并兼顾效率。

　　抗干扰与布局布线：隔离器件再强，也需要良好的驱动回路布局、Kelvin回路、栅极电阻与吸收网络配合。

　　供电与欠压管理：驱动侧供电稳定性决定栅极驱动质量，必要时要配合欠压锁定与保护策略。

　　温度与寿命：工业与车规场景要关注温漂、老化与长期一致性，避免“实验室能跑、现场不稳”。

　　五、结语：驱动光耦芯片的价值正在被“高压化、高频化、系统化”放大

　　电力电子正在向更高电压平台、更高开关频率、更高功率密度演进，这意味着隔离驱动链路面临更强的噪声、更严苛的时序、更高的可靠性要求。驱动光耦芯片把隔离与驱动能力结合起来，在安全、效率、抗干扰与系统简化方面形成了综合优势，因此在工业、新能源、汽车与高端电源等领域持续扩大应用。

　　如果你正在做具体项目，驱动光耦芯片往往不是“能不能用”的问题，而是“用得好不好、系统能否稳定量产”的关键环节。
