详解光耦的作用与分类、使用技巧!-先进光半导体

　　在现代电子电路设计中，如何实现信号的有效传输同时确保系统的高安全性，是一个永恒的课题。光电耦合器（OpticalCoupler，简称光耦）作为实现“电—光—电”转换的核心器件，凭借其卓越的电气隔离性能，成为了工业控制、通信设备、电力电子及家用电器中不可或缺的“安全卫士”。

　　一、光耦的核心作用：为什么要使用它？

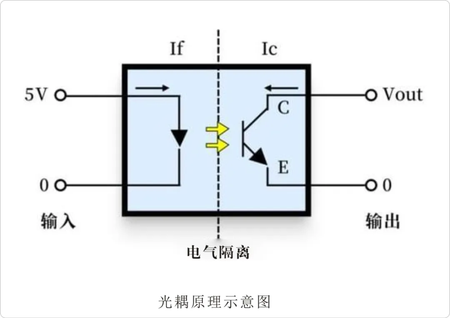

　　光耦的基本结构是将发光二极管（LED）与光敏元件（如光敏三极管）封装在同一个壳体内。其核心作用可以概括为以下三个维度：

　　1.电气隔离（核心功能）

　　这是光耦最本质的作用。由于输入端和输出端通过光信号传递信息，二者之间没有直接的电路连接。这种物理上的断开可以承受高达数千伏（甚至上万伏）的瞬态高压，有效防止高压侧故障烧毁低压控制侧的精密元件（如微控制器MCU）。

　　2.抗干扰与噪声抑制

　　在工业现场，电机启动或开关切换会产生大量的电磁噪声。这些噪声如果通过导线传回控制电路，会导致系统误动作。光耦的输入端通常是电流驱动型（电流通常在5mA∼20mA），而噪声干扰多为高压小电流脉冲，难以驱动LED发光，从而在物理层面上滤除了共模干扰。

　　3.电平转换

　　不同电路系统的工作电压往往不同。例如，使用3.3V的单片机去控制24V的工业PLC系统，或者控制220V的交流负载。光耦可以作为媒介，轻松实现不同逻辑电平之间的无缝衔接。

　　二、光耦的家族分类：你该选哪一种？

　　根据输出端感光元件的不同，光耦可以分为多种类型，应用场景也大相径庭：

　　1.晶体管输出型（最常用）

　　结构：输出端为光敏三极管。

　　特点：成本低、通用性强。常见型号如PC817、EL817。

　　场景：适用于开关信号传输、电源反馈电路（如开关电源的反馈环路）。

　　2.达林顿输出型

　　结构：输出端采用达林顿结构（复合三极管）。

　　特点：电流传输比（CTR）极高，可以用极小的输入电流驱动较大的输出电流。

　　场景：适用于对输入驱动能力要求极低，或输出端需要较大驱动电流的场合。

　　3.高速逻辑输出型

　　结构：集成了高速光敏二极管和放大整形电路。

　　特点：响应速度快，速率可达1MBd至50MBd以上。常见型号如6N137。

　　场景：计算机外设接口、高速数字信号通信（如RS-485隔离）。

　　4.可控硅（Triac）输出型

　　结构：输出端为光控可控硅。

　　特点：可以直接触发大功率可控硅或控制交流负载。

　　场景：交流电机控制、固态继电器（SSR）、电热器控制。

　　5.线性光耦

　　结构：内部通常包含两个对称的光敏元件，用于补偿LED的非线性。

　　特点：能够精确传输模拟电压或电流信号。常见型号如HCNR200。

　　场景：医疗仪器电流采样、隔离放大器、电压监控。

　　三、关键参数：看懂数据手册

　　在选型时，除了电压隔离等级，最关键的参数是CTR（CurrentTransferRatio，电流传输比）。

　　其中IC是输出电流，IF是输入发光二极管的电流。注意点：CTR不是恒定的，它受温度、IF大小以及使用年限的影响。在设计时长需预留2倍以上的余量，以防止光耦随寿命衰减（光衰）导致电路失效。

　　四、实战使用技巧与注意事项

　　1.输入端的限流电阻计算

　　设定在5mA∼15mA之间最为稳定。

　　2.隔离带的PCB设计

　　在PCB布局时，光耦下方严禁走线！为了保证绝缘间距（爬电距离），通常会在光耦下方进行“挖空”处理。确保高压区和低压区有明确的物理边界（通常要求5mm∼8mm的间距）。

　　3.响应速度的权衡

　　对于普通晶体管光耦，其开关速度受三极管结电容影响。如果发现信号波形上升沿过缓，可以尝试：

　　减小输出端的上拉电阻值。

　　如果依然无法满足，应更换为高速逻辑输出光耦（如6N137）。

　　4.“逻辑反相”的问题

　　注意光耦的接法。

　　共发射极接法：输入有信号，输出拉低（逻辑反相）。

　　射极跟随器接法：输入有信号，输出拉高（逻辑同相）。

　　五、替代与选型建议

　　在当前的供应链环境下，寻找兼容替代件是工程师的必备技能。

　　寻找替代件时：首先核对引脚定义（Pin-to-Pin），其次对比CTR范围、隔离电压和封装形式（DIP-4或SOP-4）。

　　品牌参考：除了东芝（Toshiba）、瑞萨（Renesas）、松下（Panasonic）等日系品牌，安森美（onsemi）以及国内的奥雷德、亿光（Everlight）等都有成熟的对标型号。

　　结语

　　光耦虽小，却是电路中的“压舱石”。一个优秀的电路设计师，不仅要理解其隔离的物理特性，更要洞察其在不同频率、不同寿命周期下的性能波动。无论是用于简单的开关控制，还是精密的高速数据传输，正确理解并运用光耦，是构建高性能、高可靠性电子系统的第一步。
