固态光耦继电器的应用：开启高效可靠电路控制的新时代

　　在当今快速发展的电子技术环境中，电路控制的效率和可靠性仍然是核心要求。虽然传统的电磁继电器历史悠久，但面对高频开关、小型化和长寿命的需求，它们越来越不足。因此，固态光耦合器继电器（SSR或光继电器）凭借其独特的结构和卓越的性能，已成为工业、通信和消费电子行业的首选解决方案。

　　一、核心原理：光耦合的“隐形开关”

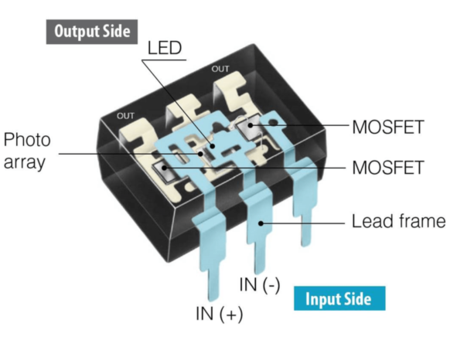

　　固态光耦合器继电器是一种由光耦合器驱动的半导体开关器件。其核心结构由三个主要部分组成：

　　输入级（发射器）：通常为红外发光二极管（LED）。

　　隔离层：一种透明的绝缘材料，允许光线通过，同时完全阻挡电信号。

　　输出级（接收器和开关）：由光电二极管阵列（PDA）驱动的功率MOSFET或晶闸管（SCR/三端双向可控硅）。

　　当输入级通电时，LED会发光。该光穿过隔离层到达输出级上的光敏元件。这些元件产生电压以驱动功率MOSFET导通，从而闭合电路。由于信号完全通过输入和输出之间的光传输，这种“电-光-电”转换过程实现了高达数千伏的电隔离，显著提高了系统安全性。

　　二、传统继电器的核心优势

　　固态光耦合器继电器由于四个关键优势在半导体领域迅速出现：

　　无触点，无磨损：无机械触点消除了电弧、点蚀和机械疲劳。它们的理论寿命几乎是无限的，这对于需要数百万个开关周期的设备至关重要。静音操作：与产生独特“咔嗒”声的机械继电器不同，固态继电器在完全静音的情况下运行，非常适合医疗诊所、高端智能家居和办公环境。高速响应：在没有机械运动的情况下，开关速度通常在微秒（$\mus$）范围内。这比传统继电器快数百倍，满足了精密自动化设备的高频调制需求。低功耗驱动：这些继电器只需要几毫安的电流来驱动大负载。它们可以直接与微控制器或PLC的I/O端口连接，简化电路设计。

　　III、深度分析：广泛的应用

　　1.工业自动化和机器人

　　在工业4.0时代，PLC（可编程逻辑控制器）充当着工厂的“大脑”。光继电器经常用作PLC输出模块，用于控制电磁阀、接触器和小型电机。

　　高频开关：在包装机械中，切割工具需要频繁的启停循环，光继电器可以毫不费力地处理负载。

　　抗干扰：电气隔离可防止电源端的高压浪涌在嘈杂的工业环境中回流到控制核心。

　　2.自动测试设备（ATE）

　　在半导体制造中，晶圆或成品芯片必须经过数万次性能测试。

　　高密度布局：SOP或VSON等紧凑型封装允许在测试板上进行高密度集成，节省了宝贵的空间。

　　低电容：专为高频信号测试设计的高速光继电器具有极低的输出电容，可确保信号完整性。

　　3.医疗器械

　　医疗设备要求严格的安全性和稳定性。

　　超高隔离电压：在心电图监护仪或超声波机中，这些继电器保护患者免受危险的高压。

　　低漏电流：它们确保在“关闭”状态下发生最小的漏电流，防止干扰精确的传感器读数。

　　4.通信和安全系统

　　电话开关和调制解调器：用于脉冲拨号和线路切换。

　　智能门禁：在报警系统和自动门中，它们的静音操作和耐用性确保了谨慎性和可靠性。

　　5.新能源和电池管理系统（BMS）

　　在电动汽车（EV）和储能系统中，光继电器用于高压检测和绝缘监测。

　　电压采样：电池单元之间的周期性切换，用于精确的电压采集。

　　更换簧片继电器：由于更好的抗振性和更低的功耗，它们正成为BMS设计的主流选择。

　　IV、如何选择合适的光耦继电器？

　　在为实际应用进行设计时，工程师应评估几个关键参数：

　　负载类型：是交流还是直流？直流负载通常使用功率MOSFET输出，而交流负载通常使用具有零交叉触发的三端双向可控硅开关输出，以减少电磁干扰。

　　负载电流和电压：始终留出20%-30%的余量来处理瞬时浪涌。

　　封装类型：选项从传统的通孔DIP到微表面安装VSON，具体取决于PCB空间。

　　环境温度：由于半导体器件对热敏感，因此必须考虑高功率应用的热管理。

　　五、未来展望：小型化和高压能力

　　随着碳化硅（SiC）和氮化镓（GaN）等第三代半导体材料的采用，未来的光继电器将朝着更高的额定电压、更低的损耗和更小的占地面积发展。我们已经看到能够承受1500V以上电压同时保持超低导通电阻的产品，为电动汽车和智能电网的创新提供了无限的可能性。
