电子电路的“隔离墙”与“传声筒”：带你读懂光耦开关应用

　　在现代电子设备中，无论是家里的智能插座、手中的快充充电器，还是工厂里的自动化机械臂，都有一个身材娇小却至关重要的元件——光耦（Optocoupler）。

　　如果把电路比作一个繁忙的城市，光耦就是那位坐在“隔音玻璃房”里的接线员。它不仅能让信号准确无误地传递，还能在危险的高压来袭时，舍身挡住冲击，保护脆弱的核心系统。今天，我们就来聊聊光耦开关那些鲜为人知的应用和奥秘。

　　一、什么是光耦开关？“光”如何驱动“电”？

　　光耦，全称光电耦合器。从名字就能看出来，它的核心技术在于“光”和“电”的奇妙结合。

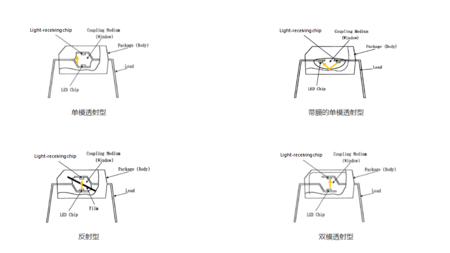

　　想象一下：在一个密闭且不透光的黑色小方块（封装）里，住着两个邻居：

　　发光二极管（LED）：它是“送信人”，当左侧电路有电流通过时，它就会发光。

　　光敏三极管（或光电晶闸管）：它是“收信人”，它平时不导电，但一旦看到对面邻居发出的光，就会立刻进入导通状态，让右侧电路流通。

　　为什么要搞得这么麻烦？直接用导线连起来不香吗？

　　这就是光耦最伟大的地方：电气隔离。左边和右边在物理上没有任何金属连接，它们之间只有“光”。这样一来，即使右边的电机产生了数千伏的浪涌高压，也只能烧毁光耦内部的一个灯泡，而无法顺着导线烧掉左边昂贵的CPU处理器。

　　二、光耦开关的“全能表现”：应用场景大盘点

　　光耦在电路中主要扮演“开关”的角色，但它的开关动作比机械开关更快、更耐用、更安全。

　　1.智能电表的“防火墙”

　　在伊川白云山等老牌厂家擅长的电力领域，光耦是智能电表里的核心。电网的高压电非常危险，而电表内部的计量芯片和通信模块是低压工作的。光耦在这里就像一个“传话筒”，既要把电力的脉冲信号传给处理器计费，又要确保高压电绝不“越界”破坏通信电路。

　　2.充电器与开关电源的“指挥官”

　　你手中的手机快充头，之所以能稳定输出5V或9V电压，晶丰明源等厂家的电源方案功不可没，而光耦则是其中的反馈关键。

　　当输出电压稍微偏高时，光耦里的LED就会亮一点，对面的三极管感应后，会将这个信号反馈给控制芯片：“喂，电压高了，减小功率！”这种基于光的反馈循环，确保了充电的精准与安全。

　　3.I2C与串口通信的“翻译官”

　　在复杂的工业控制中，两个设备之间需要通过串口（UART）或I2C协议聊天。但如果两个设备的“地线”电位不一致，直接连线会产生环流。这时候，高速光耦就派上用场了。它能以每秒几百万次（Mbps）的速度快速闪烁，将数字信号“光速”同步给对方，同时保持两者的电路完全独立。

　　4.驱动大功率设备的“导火索”

　　在自动化产线中，PLC（可编程逻辑控制器）经常要控制大功率的马达或加热器。PLC输出的电流很小，带不动大家伙。这时光耦开关作为中继，小电流点亮LED，光耦导通后再去触发更强大的可控硅或固态继电器（SSR）。

　　三、为什么工程师越来越青睐国产光耦？

　　曾几何时，高端光电元器件市场被国外品牌垄断。但近几年，以奥伦德、群芯微、洛阳伊川白云山、晶丰明源为代表的国产力量异军突起。

　　性能对标：现在的国产光耦在关键参数（如隔离电压、电流传输比CTR）上已经能与国际大厂平起平坐。

　　响应速度：面对消费电子（如快充、新能源汽车）的快速迭代，国产厂家能提供更灵活的定制化方案和更短的交货周期。

　　四、选型小贴士：如何挑一个好“光耦”？

　　如果你是一名电子爱好者或项目工程师，在应用光耦开关时，记得看这三个指标：

　　CTR（电流传输比）：简单说就是“给一分光，出多少电”。这个比值要稳定，不能忽大忽小，否则电路反馈会出问题。

　　隔离电压：通常有3750V或5000V。如果你的应用场景涉及220V交流电，一定要选高耐压的型号。

　　封装形式：追求小体积选SOP-4，追求散热和老旧替换选DIP-4。

　　五、结语

　　光耦开关虽然默默无闻，隐身于黑色的塑封壳下，但它却是现代电子文明中不可或缺的“安全大使”。它用“光”连接了危险与安全，连接了逻辑信号与物理动力。
