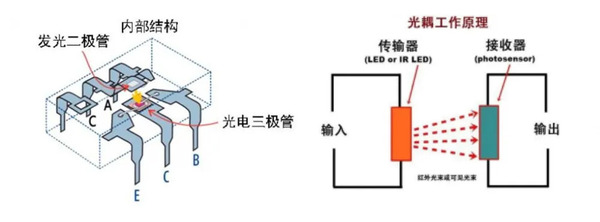

跨越电气鸿沟的纽带：深度解析光耦输入与输出的非线性映射与工程实战发表时间：2026-05-29 16:11 在电力电子与数字化控制深度融合的今天，“如何安全、精准地跨越高低压电气鸿沟”是硬件电路设计中必须面对的核心课题。作为承担隔离与信号传输重任的硬核器件，光电耦合器（Optocoupler，简称光耦）凭借“以光为媒”的天然物理特性，成为了控制端与负载端之间不可或缺的隔离纽带。 对于硬件工程师而言，仅仅知道光耦能够“隔离信号”是远远不够的。在实际工程应用中，光耦“输入侧（电流/电压）”与“输出侧（电流/电压/状态）”之间的物理关系，才是决定整个系统信号传输精度、响应速度以及长期稳定性的核心关键。本文将从底层物理机制、核心参数矩阵以及非线性衰减三个维度，深度解构光耦输入与输出之间的复杂映射关系。 一、输入与输出的能量纽带：CTR（电流传输比）的深度解构光耦的输入端通常是红外发光二极管（LED），输出端则多为光电三极管（Phototransistor）。当输入端有前向驱动电流（I_F）通过时，LED发光，光子穿过绝缘隔离层到达输出侧，激发出光生载流子，从而在输出端产生集电极电流（I_C）。 然而，在实际工程中，输入电流I_F与输出电流I_C绝非简单的“一比一”或“固定比例”的线性放大关系。它们的真实映射表现出明显的非线性特征：低电流触发区的非线性：当输入电流I_F极小（如<1{mA}）时，红外LED的发光效率非常低，输出端产生的I_C几乎为零。这被称为光耦的“死区”。最佳线性工作区：随着I_F逐渐增大（通常在3{mA}15{mA}之间），LED发光效率趋于稳定，此时输出电流I_C与输入电流I_F的关系最接近线性。这一区域常被用于开关电源（SMPS）的模拟反馈回路中（如经典的PC817+TL431拓扑）。高电流饱和区：当输入电流I_F继续增大（如>25{mA}）时，输出端的光电三极管会进入电学饱和状态，集电极电流I_C达到极限，不再随着输入电流的增加而增长。
在动态高频信号传输中，输入端信号的变化传导到输出端需要经历一定的时间延迟。这种时间上的动态关系由上升时间（t_r）和下降时间（t_f）决定。延迟的本质：输出端光电三极管的基极-集电极之间存在天然的寄生结电容（C_或C_{bc}）。当输入端LED突然熄灭时，输出端寄生电容中累积的电荷无法瞬间释放，必须通过外接的上拉电阻R_L缓慢放电。参数的相互制约：上拉电阻R_L选得越大，输出端的放电时间常数（=R_L\C）就越大，导致输出波形沿变得极其懈怠，限制了数据传输的波特率；而如果R_L选得过小，虽然响应速度变快，但在导通时输出端的功耗又会剧烈增加。因此，在高速数字通信（如SPI、RS-485隔离）中，工程师往往会放弃这种输入输出速度受制于电阻的晶体管光耦，转而选择高速逻辑输出光耦，其内部集成了放大器和有源整形逻辑门，将输入输出的延迟从微秒（mu\{s}）直接缩短至纳安（{ns}）级。 在长期运行的硬件系统中，光耦输入与输出的关系并非一成不变。这里存在一个半导体物理中无法回避的隐形杀手——CTR的长期衰减（光衰老化）。光耦内部的红外LED在经历数万小时的反复开闭后，晶格会出现微观缺陷，发光效率会逐渐走低。这意味着，随着时间的推移，同样的输入电流I_F，在输出端激发出的集电极电流I_C会越来越小。工程应用中的“降额设计”法则：为了防止设备运行3年或5年后因为光衰导致输出端无法可靠导通，资深硬件工程师在确立输入输出关系时，必须遵循严谨的降额法则（DeratingDesign）。通常，在计算所需的驱动电流I_F时，会人为乘以1.5\sim2.0的老化容错系数，以此确保在整个系统的生命周期内，输入与输出的控制逻辑始终稳健不破。结语光耦输入与输出的关系，绝非一张简单的静态参数表所能概括，它是一场融合了静态电学转换（CTR）、动态时序延迟（t_r/t_f）以及环境老化等多维因素的物理博弈。深刻理解并吃透这一对映射关系的硬件设计师，方能在高频噪声干扰的复杂工况下，精准驯服电流与电荷，构建出兼具长寿命、超高稳定性与绝对安全的现代硬核电气隔离系统。 以上就是本文的全部内容，如果觉得本文对您有所帮助，请持续关注本司网站https://www.a-semi.com以及“先进光半导体”微信公众号，我们将给您带来更多新闻资讯和知识科普！ 版权声明：部分文章信息来源于网络以及网友投稿，本网站只负责对文章进行整理、排版、编辑，是出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性，如本站文章和转稿涉及版权等问题，请作者及时联系本站，我们会尽快处理。 |
