光耦继电器在自动化控制领域的应用深度解析

　　随着“工业4.0”与智能制造的全面推进，自动化控制系统正朝着高集成度、高精密度以及强抗干扰性的方向飞速演进。在复杂的工业现场，微控制单元（MCU）、可编程逻辑控制器（PLC）等“中央大脑”往往只需要微弱的信号即可工作，而其控制的电机、变频器、电磁阀等执行机构则处于高电压、大电流的恶劣电磁环境中。

　　如何在微弱的控制信号与强电执行机构之间筑起一道坚不可摧的“防火墙”？光耦继电器（OptocouplerRelay/PhotoMOSRelay）凭借其卓越的光电隔离性能，成为了自动化控制领域不可或缺的“安全卫士”与“信号桥梁”。

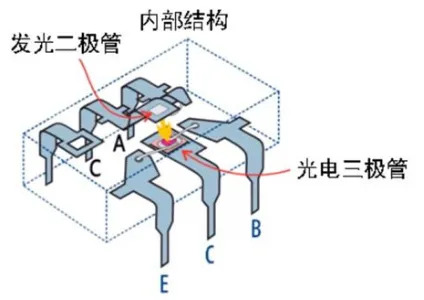

　　一、核心解密：什么是光耦继电器？光耦继电器，本质上是一种固态继电器（SSR）的细分形态。它将发光二极管（LED）与光电探测器（如光电三极管、光电场效应管MOSFET）集成在同一个密闭封装内。1.工作原理其核心工作逻辑可以概括为“电-光-电”的转换过程：输入端：当控制回路的电流流过输入端的发光二极管时，LED发光。光传输：光信号穿过具有极高绝缘性能的隔离层，照射到输出端的光电探测器上。输出端：光电探测器吸收光子并产生光电流，驱动输出侧的MOSFET或晶闸管导通，从而实现对负载回路的控制。2.核心优势相比于传统的电磁继电器（EMR），光耦继电器展现出了降维打击般的物理特性：彻底的电气隔离：输入与输出之间完全通过光信号耦合，没有物理上的电气连接，隔离电压通常可达数千伏（Vrms），完美阻断高压回流。零触点磨损：内部无机械触点，不会产生电火花、磨损或接触不良，寿命几近无限。极速响应与无噪音：切换速度达到微秒（mus）级别，且工作时静音，满足高频切换需求。超低驱动功耗：仅需数毫安（mA）的电流即可触发，可由MCU引脚直接驱动。

　　二、自动化控制领域的核心应用场景在工业自动化控制系统中，光耦继电器犹如毛细血管般遍布各个角落。以下是其最具代表性的几大应用场景：1.PLC与DCS系统的输入/输出（I/O）模块可编程逻辑控制器（PLC）和分布式控制系统（DCS）是工业自动化的核心。工业现场的传感器、限位开关等输入信号，以及送往电磁阀、接触器的输出信号，都必须经过光耦继电器。在输入端：它负责将现场杂乱、带干扰的电压信号整流、隔离，转化为PLC内部干净的逻辑电平。在输出端：它作为功率放大与隔离器件，防止外部负载因短路、过载产生的高压浪涌直接烧毁PLC昂贵的主板。2.伺服驱动器与变频器的信号传输在数控机床、工业机器人中，伺服电机和变频器的控制精度决定了生产质量。变频器在工作时，逆变桥的高频开关动作会产生巨大的高频电磁干扰（EMI）。光耦继电器被广泛用于变频器的PWM（脉宽调制）控制信号传输、故障报警输出以及编码器反馈信号隔离。它确保了控制信号在极端电磁干扰下依然能够精准送达，避免电机误动作。3.自动化测试设备（ATE）与仪器仪表在半导体测试、PCB集成测试等IC测试机中，需要对成百上千个测试通道进行快速切换和信号采样。光耦继电器（尤其是PhotoMOS型）由于其极低的导通电阻（Ron）和低输出电容，能够实现微弱信号的精准切换，且不会对测试信号造成畸变。同时，其高速切换特性极大地提升了自动化流水线的测试效率。4.智能电网与电力自动化在输配电自动化系统（如高压开关柜、继电保护装置）中，光耦继电器用于采集电力系统的状态参数。当电网发生闪电击、浪涌或短路时，光耦继电器能够瞬间切断传播路径，保护后台的弱电监控系统不受破坏。

　　站在2026年的时间节点展望未来，工业自动化正在向深度智能化、绿色低碳化迈进，这也为光耦继电器提出了新的技术命题和广阔的发展空间。1.汽车电子与智能化生产线的融合随着新能源汽车产线的全面自动化，AGV（自动导引车）、智能化仓储系统大量涌现。这类设备对电池管理系统（BMS）的安全性要求极高。光耦继电器因其高隔离耐压和高可靠性，正在大量替代传统的机械继电器，用于BMS的电压采样和绝缘检测。2.更高集成度与高频化未来的自动化设备要求体积更小、密度更高。多通道、微型化封装（如SOP、DFN封装）的光耦继电器成为市场刚需。同时，随着第三代半导体（GaN/SiC）在工业电源中的普及，工作频率大幅提升，这也倒逼光耦继电器向更低传输延迟（ns级）和更高共模抑制比（CMR）方向突破。3.绿色节能与低碳工业在“碳中和”背景下，工业设备的待机功耗受到了严格限制。新一代光耦继电器通过优化内部LED发光效率和探测器的光电转换效率，使得触发电流降低至微安（muA）级别，极大地降低了自动化系统整体的静态功耗。结语在自动化控制这首宏大的工业交响乐中，如果说PLC是总指挥，电机和机械臂是激昂的乐器，那么光耦继电器就是不可或缺的五线谱和音符屏障。它默默无闻地隐匿于电路板上，却以“光”为媒，跨越了电的鸿沟，用绝对的电气隔离换来了整个自动化系统的稳定与安全。随着智能制造的版图不断扩大，光耦继电器也将持续演进，以更小体积、更高速度、更强韧性，继续赋能全球工业自动化的行稳致远。

　　以上就是本文的全部内容，如果觉得本文对您有所帮助，请持续关注本司网站https://www.a-semi.com以及“先进光半导体”微信公众号，我们将给您带来更多新闻资讯和知识科普！
